Fixation par pince
- Chemin de fixation
- Bord de bureau accessible.
- Appui nécessaire
- Surfaces utilisables au-dessus et au-dessous du bord.
- Point critique
- Épaisseur, profondeur d’appui et dégagement propres au modèle.

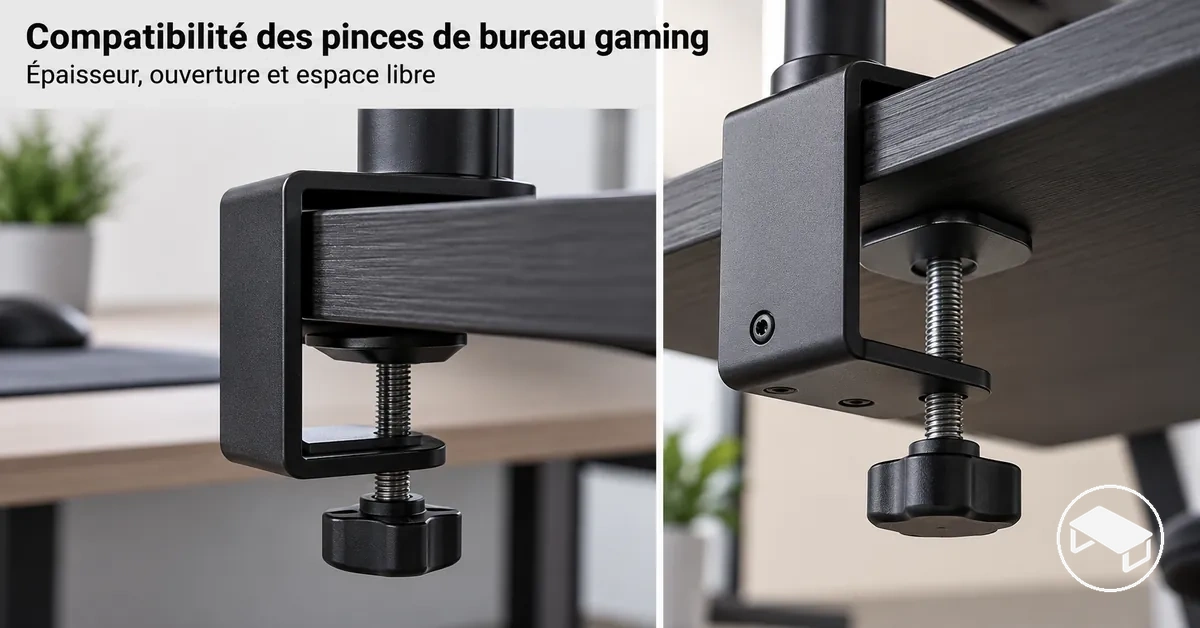

Une pince pour accessoire de bureau gaming est compatible seulement si, à la position de montage prévue, l’épaisseur du plateau reste dans la plage indiquée pour le modèle, les patins disposent de surfaces d’appui utilisables, le mécanisme a le dégagement nécessaire et la charge prévue respecte les limites du support et du plateau. Le seul contrôle d’épaisseur ne suffit pas : ces conditions doivent être vérifiées ensemble pour la pince et le bureau précis.

Vérificateur de compatibilité d’une pince de bureau
Ce contrôle synthétise les critères de l’article. Répondez pour la position de montage exacte et pour le modèle de pince envisagé. Un « non » suffit à empêcher d’établir la compatibilité à cet emplacement ; un élément « à vérifier » laisse la décision ouverte.
Ce vérificateur organise les critères physiques décrits dans l’article ; il ne remplace pas les instructions de montage ni les limites indiquées par le fabricant du support.
La compatibilité est locale à la position de montage : un même bureau peut accepter une pince à un endroit et la bloquer à un autre à cause d’un rebord, d’un cadre, d’un passe-câbles ou d’un espace insuffisant.
La compatibilité d'une pince exige que les conditions côté bureau et les conditions côté support coïncident à la même position de montage.
Le bureau doit offrir une géométrie accessible pour la pince, tandis que le support doit accueillir cette géométrie dans ses conditions d'ajustement prises en charge.
L'ajustement local doit être vérifié et non supposé à partir du bureau ou du support seul.

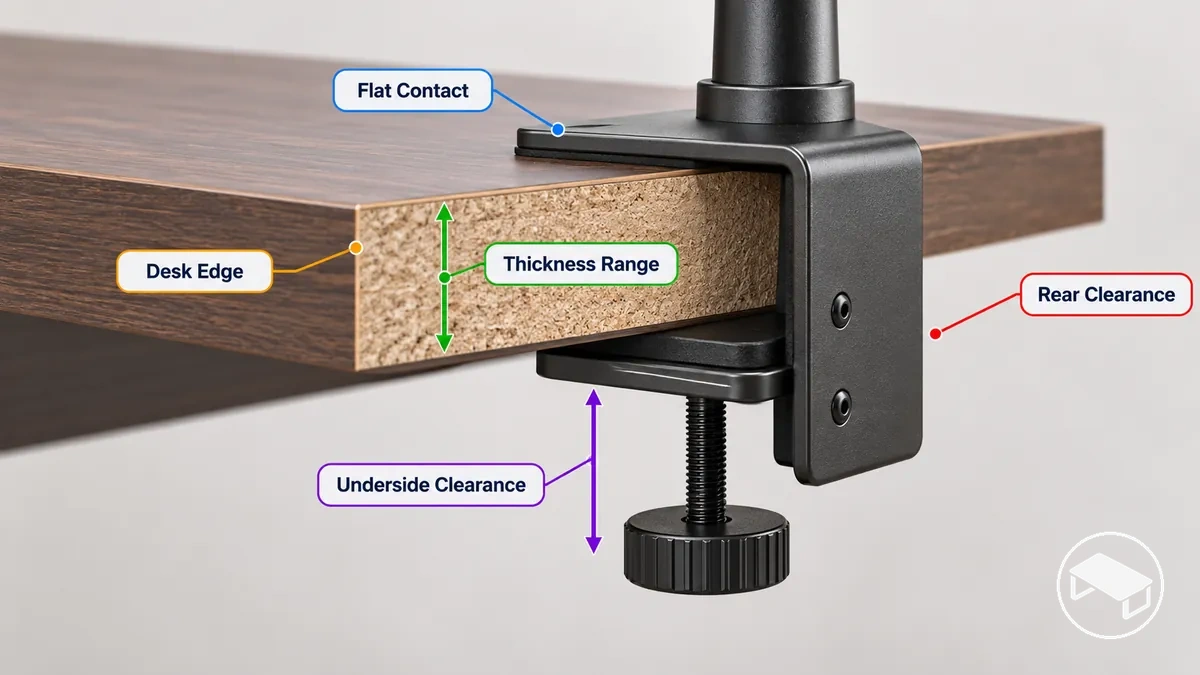

Le schéma ci-dessous montre comment le bord du bureau, l'épaisseur du plateau, les surfaces de contact planes, le dégagement arrière et le dégagement inférieur doivent coïncider avec le corps de la pince à une position de montage.
Ces conditions établissent l'ajustement physique de la pince, et non la pertinence structurelle plus large du bureau pour la charge prévue.
Fixation par pince
Fixation à œillet
Aucune méthode n’est supérieure en soi : la bonne option est celle dont le chemin de fixation correspond à la géométrie disponible du bureau et aux limites du support.

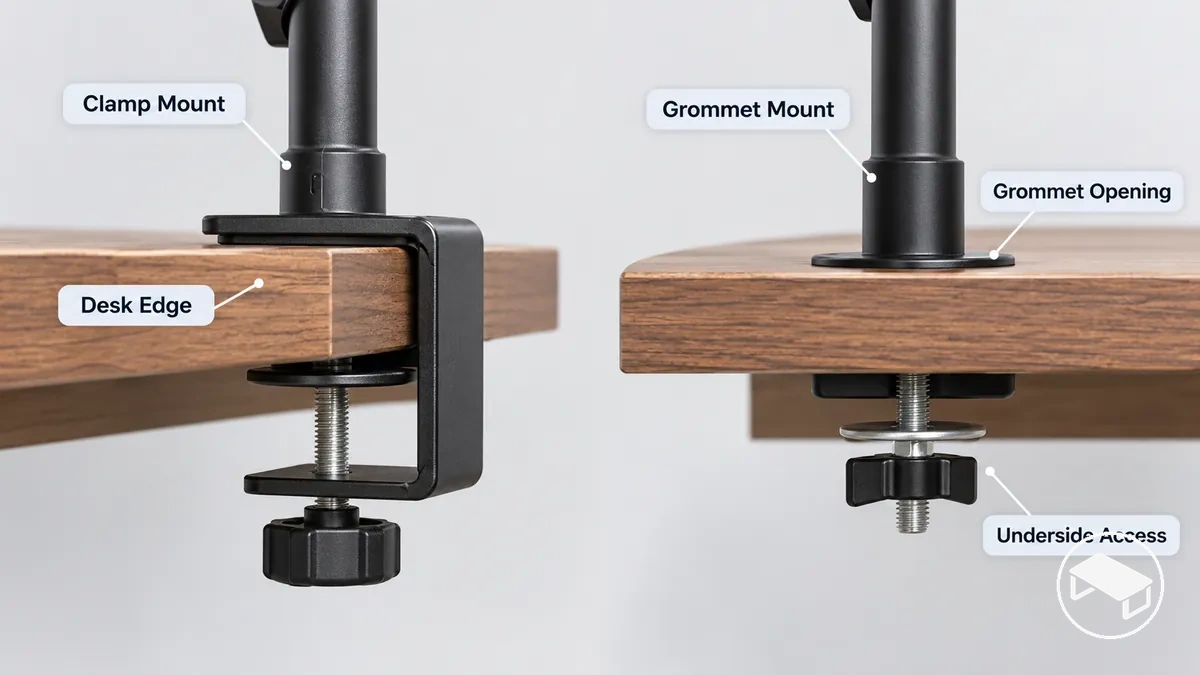

Le schéma comparatif ci-dessous montre les conditions de bureau pour chaque chemin de fixation : un support à pince enserre un bord de bureau accessible, tandis qu'un support à œillet traverse une ouverture adaptée dans la surface de montage, avec un accès inférieur disponible pour le matériel dans les deux configurations.
Par exemple, un bureau sans surface de contact utilisable sur le bord peut convenir à un support à œillet lorsqu'une ouverture d'œillet adaptée, une surface de montage locale et l'accès inférieur requis sont disponibles ; inversement, un bord de bureau accessible peut offrir un chemin de fixation à pince là où aucune ouverture adaptée n'existe.
L'épaisseur mesurée du bureau au point de montage prévu doit se situer dans la plage d'ouverture indiquée pour ce support précis avant que la compatibilité d'épaisseur puisse être établie.
La plage prise en charge est propre au modèle ; aucune limite universelle en millimètres ne doit être supposée lorsque la spécification du fabricant n’est pas disponible.
Se situer dans cette plage est nécessaire, mais ne suffit pas à établir un montage sûr, car l'engagement requis et les conditions de contact locales restent distincts.
Par exemple, une épaisseur mesurée inférieure au minimum indiqué peut se situer hors de la plage d'engagement prévue de la pince, tandis qu'une mesure supérieure au maximum indiqué peut dépasser l'ouverture disponible de la pince.

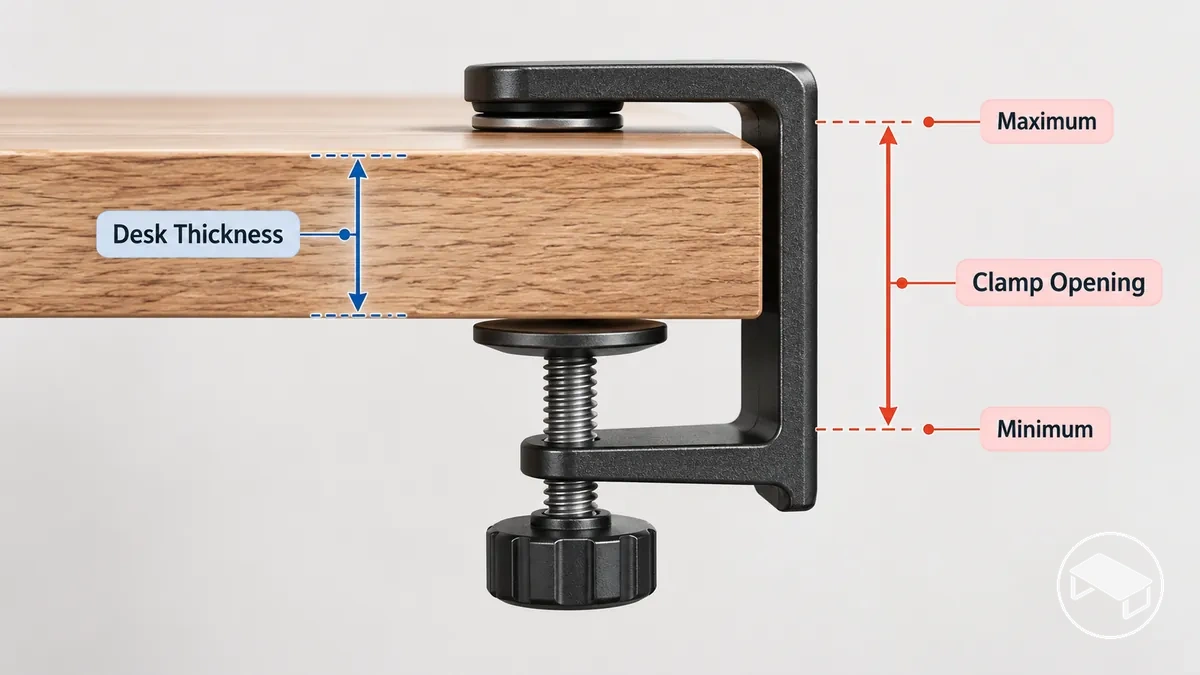

Comparez l'épaisseur du bureau à la plage d'ouverture indiquée de la pince au point de montage prévu à l'aide des conditions ci-dessous.
| Entité/pièce | Attribut/critère | Valeur/condition | Implication sur l'ajustement |
|---|---|---|---|
| Plateau | Épaisseur mesurée du bureau | Inférieure à l'épaisseur minimale indiquée de la pince | Hors de la plage prise en charge ; la compatibilité d'épaisseur n'est pas établie pour ce modèle de pince. |
| Plateau et pince | Épaisseur mesurée par rapport à la plage d'ouverture de la pince | Égale ou comprise entre l'épaisseur minimale et maximale indiquées | Satisfait la condition de plage d'épaisseur du modèle ; l'engagement requis et les autres conditions d'ajustement locales déterminent encore la compatibilité finale. |
| Plateau | Épaisseur mesurée du bureau | Supérieure à l'épaisseur maximale indiquée de la pince | Hors de la plage prise en charge, car le plateau dépasse l'ouverture indiquée de la pince pour ce modèle. |
Un bureau hors de la plage prise en charge indiquée ne doit pas être supposé compatible sur la seule base de l'ouverture maximale de la pince ou d'un engagement forcé.
Utilisez les limites minimale et maximale indiquées par le fabricant du support pour le modèle de pince précis, plutôt que d'appliquer un seuil d'épaisseur universel.

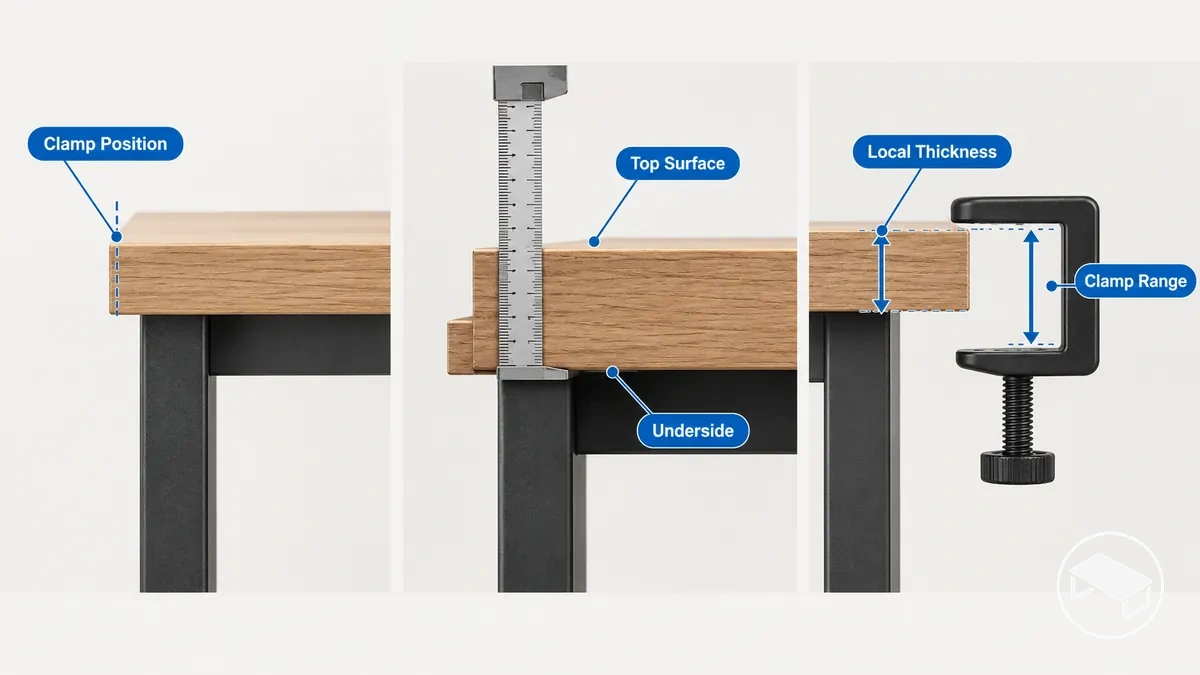

Mesurez l'épaisseur du plateau à la position exacte prévue pour la pince sur le bord du bureau, afin que la mesure représente les surfaces que la pince enserrera réellement.
Par exemple, si un rebord ou un bord en gradin est présent à la position de pince prévue, l'épaisseur de plateau pertinente est la distance entre la surface supérieure et la face inférieure que la pince toucherait réellement à cet endroit.
Cette mesure vérifie une condition locale de dimensionnement et n'établit pas à elle seule la compatibilité globale.
La forme du bord du bureau peut réduire la surface de contact utilisable de la pince même lorsque l'épaisseur du plateau se situe dans la plage prise en charge du support.
Une pince exige des surfaces d'appui utilisables là où ses patins supérieur et inférieur rencontrent le bureau, et la profondeur de contact disponible doit convenir à la géométrie de la pince.
Un chanfrein, un bord arrondi, un rebord ou un surplomb peut modifier ces surfaces sans rendre automatiquement le bureau incompatible.
Le critère de décision est le contact plan réellement utilisable à la position de montage prévue, pour les patins de cette pince précise.
La compatibilité nominale d'épaisseur du bureau n'établit pas la compatibilité de contact de la pince lorsque les patins ne peuvent pas s'appuyer sur des surfaces utilisables à la position de montage prévue.
Traitez la forme du bord du bureau, le contact supérieur, le contact inférieur et la profondeur de contact comme des conditions d'appui locales pour la pince précise, plutôt que de supposer que tout bord non carré s'ajuste ou échoue.
Un bord chanfreiné, arrondi ou à rebord peut réduire l'appui plan d'un patin de pince lorsque le profil chevauche la surface d'appui du patin, mais la compatibilité dépend de la géométrie réelle de la pince.
Par exemple, un bord arrondi qui s'incurve dans la zone d'appui inférieure peut laisser moins de contact utilisable pour le patin inférieur de la pince, tandis qu'une pince dont le patin s'appuie plus loin de cette courbe peut entrer en contact avec une partie plus plane du bureau.

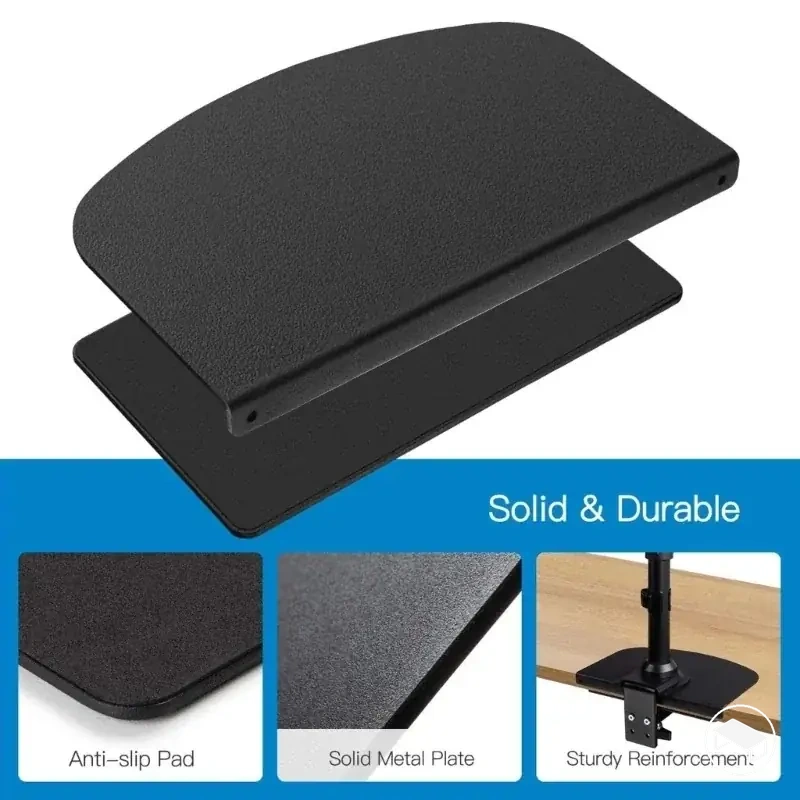

Une plaque de montage ou une plaque de renfort a besoin d'un contact plan suffisant à la position prévue sur le bureau pour répartir la pression de la pince sur sa zone d'appui conçue.
Le matériel de la pince a besoin d'un dégagement arrière et d'un dégagement sous le bureau suffisants à la position de montage prévue pour le corps de la pince, la course de la vis, le patin de pression et le mouvement de serrage.
L'espace requis est propre à la conception de la pince ; la condition d'ajustement tient à la capacité de chaque pièce du matériel à occuper et parcourir son chemin requis.
L'espace arrière doit accueillir le corps de la pince et l'accès de serrage, tandis que l'espace inférieur doit accueillir le patin de pression et la course de vis requise.
Ces conditions de dégagement sont distinctes du fait que l'épaisseur du plateau se situe ou non dans la plage prise en charge de la pince.
Par exemple, un plateau peut satisfaire l'exigence d'épaisseur de la pince tout en ayant une proximité de mur qui limite le dégagement arrière pour le corps de la pince ou l'accès de serrage, ou un espace inférieur peu profond qui limite la course de la vis et le positionnement du patin de pression.
Utilisez la liste de vérification ci-dessous pour vérifier l'espace physique requis autour du bord du bureau à la position de montage prévue.
Réussir le contrôle d'épaisseur du plateau ne garantit pas un dégagement arrière ou un dégagement sous le bureau suffisants pour le matériel de la pince.
La position de montage a besoin d'espace pour le corps de la pince, la course de la vis, le patin de pression et l'accès de serrage requis par cette conception de pince, et le respect de ces conditions de dégagement n'établit pas à lui seul l'adéquation structurelle.
Un cadre de bureau, une jupe, un passe-câbles, un rail d'alimentation ou une obstruction similaire peut bloquer une pince lorsqu'il occupe l'espace requis pour la profondeur de la pince, le chemin de la vis ou l'appui du patin de pression.
La capacité de charge de la pince et l'adéquation du plateau sont des contraintes distinctes : la charge prévue de l'accessoire doit rester dans la limite du fabricant pour la pince précise, tandis que le plateau doit offrir un support local adapté à la position de montage.
La capacité de charge indiquée de la pince décrit le support dans les conditions précisées par son fabricant ; elle n’établit pas la capacité du plateau.
La décision de compatibilité exige que la charge nominale de la pince et la condition de support local du plateau soient toutes deux acceptables pour l'installation prévue.
Par exemple, une pince peut avoir une limite fabricant supérieure à la charge prévue de l'accessoire, alors que le matériau du plateau, son état ou sa résistance locale à la position de montage rendent malgré tout cet emplacement inadapté.
La surface de contact influe sur la transmission locale de la force de la pince, tandis qu'une plaque de renfort, lorsqu'elle s'applique à la conception, peut modifier la surface de contact et la répartition de la pression sans établir à elle seule la capacité du plateau.
La résistance du plateau, la capacité de charge de la pince, la surface de contact et la répartition de la pression doivent être examinées ensemble à l'aide des critères ci-dessous.
| Entité/pièce | Attribut/critère | Valeur/condition | Implication sur la compatibilité |
|---|---|---|---|
| Pince | Capacité de charge de la pince | Limite fabricant indiquée pour la pince précise dans ses conditions spécifiées | La charge prévue de l'accessoire doit rester dans cette charge nominale propre au modèle ; la charge nominale n'établit pas l'adéquation du plateau. |
| Accessoire prévu | Charge de l'accessoire | Dans la limite fabricant applicable pour la pince et la configuration précises | Satisfait le critère de charge nominale de la pince uniquement lorsque le plateau satisfait aussi ses conditions de support local. |
| Plateau | Matériau et état du plateau | Matériau, construction et état adaptés au support de la charge montée à la position prévue | Une charge nominale de pince adaptée ne supplante pas un état du plateau incapable de supporter la charge localement. |
| Zone de support locale | Résistance locale | Zone de montage capable de supporter les forces appliquées par la pince et l'accessoire indépendamment de la charge nominale indiquée de la pince | Le support local doit être adapté avant que le plateau puisse être considéré comme compatible avec la configuration de montage prévue. |
| Patins de contact de la pince | Surface de contact et répartition de la pression | Les surfaces de contact s'appuient sur la surface requise par la conception de la pince, de sorte que la force est transmise par sa zone de contact prévue | Si la surface de contact requise n'est pas disponible, une répartition adaptée de la pression à cette position de montage ne peut pas être supposée. |
| Plaque de renfort | Surface de contact et répartition de la pression | Lorsqu'elle s'applique, la plaque modifie la surface de contact et répartit la force sur la zone d'appui prévue par sa conception | La plaque peut modifier la répartition locale de la force, mais n'établit pas à elle seule une résistance suffisante du plateau ni la compatibilité globale. |
La compatibilité exige que les deux conditions soient remplies : la charge de l'accessoire doit rester dans la limite fabricant de la pince précise, et le matériau du plateau, son état, la résistance locale, la surface de contact et la répartition de la pression doivent convenir à cette configuration de montage.
Lorsqu'un support par pince est inadapté après vérification de ces critères, la comparaison entre bras d'écran et rehausseur délimite l'examen d'une autre approche de support.
