Passage des câbles d'un bureau gaming avec des paniers et des clips
Pour faire passer les câbles d’un bureau gaming proprement, planifiez d’abord chaque trajet de l’appareil à sa destination, puis placez le panier et les clips sur ce trajet. Le passage est correct lorsque les connecteurs restent sans tension, le bras d’écran conserve sa course prévue et les câbles restent accessibles ; le mou et la position des supports se règlent d’après la géométrie réelle du bureau et les mouvements de l’équipement, pas selon un espacement universel.
Plan pratique
Du trajet prévu au contrôle final en cinq décisions
Utilisez ce parcours comme fil conducteur : chaque étape valide une relation entre le trajet, le support, le mouvement et l’accès avant de passer à la suivante.
- 1 CartographierAppareil → destination → trajet → zone de mouvement.
- 2 Choisir les points de supportFixation compatible avec la géométrie, le dégagement et la charge prévue.
- 3 Cheminer puis regrouperD’abord chaque câble vers sa destination, puis seulement les trajets compatibles.
- 4 Préserver le mouvementMou suffisant sur toute la course utilisée, sans traction sur les connecteurs.
- 5 Tester en conditions réellesTension, dégagement, stabilité, accès et entretien doivent rester conformes.
Règle de décision : si une fixation, un regroupement ou une boucle de câble crée une tension, bloque un mouvement ou masque un connecteur, corrigez ce point avant de poursuivre.
Table des matières

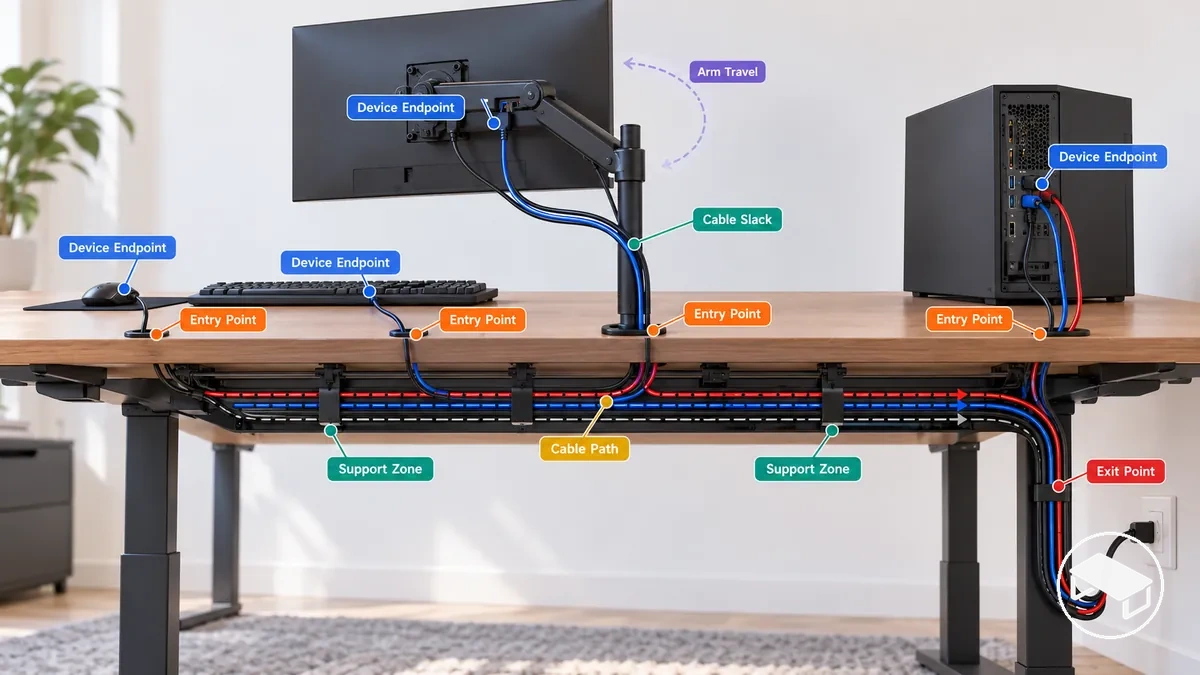

Cartographier les appareils, les trajets de câbles et les mouvements avant l'installation
Cartographiez chaque connexion, chaque destination, le trajet sous le bureau et toute zone de mouvement avant de fixer le moindre support.
Considérez le PC ou la console, l’écran, l’alimentation et les périphériques fixes comme des points de départ ou d’arrivée, tandis qu’un bras d’écran réglable est un élément mobile qui change la longueur de câble nécessaire au cours du mouvement.
- Connexions des appareils : repérez le point où chaque câble commence.
- Destination : repérez où chaque câble d’alimentation, vidéo ou de périphérique doit aboutir.
- Longueur disponible : le câble doit couvrir le trajet et le mouvement requis sans traction sur ses connecteurs ; sinon, modifiez le trajet ou utilisez une longueur adaptée avant la fixation.
- Entrées et sorties : marquez les endroits où le câble rejoint et quitte le cheminement sous le bureau.
- Dégagement : tenez compte du cadre, des tiroirs, des commandes et des pièces mobiles qui limitent l’espace sous le plateau.
- Points de support : retenez uniquement les zones compatibles avec la géométrie du bureau et la méthode de fixation choisie.
- Course du bras d’écran : prévoyez assez de mou pour toute la course utilisée, sans laisser la boucle empiéter sur une zone de pincement ou d’accès.
Exemple : déplacez le bras d’écran dans les positions réellement utilisées. Si le câble se tend entre l’écran et le premier point fixe, ajoutez du mou ou déplacez ce point de transition avant de poursuivre.

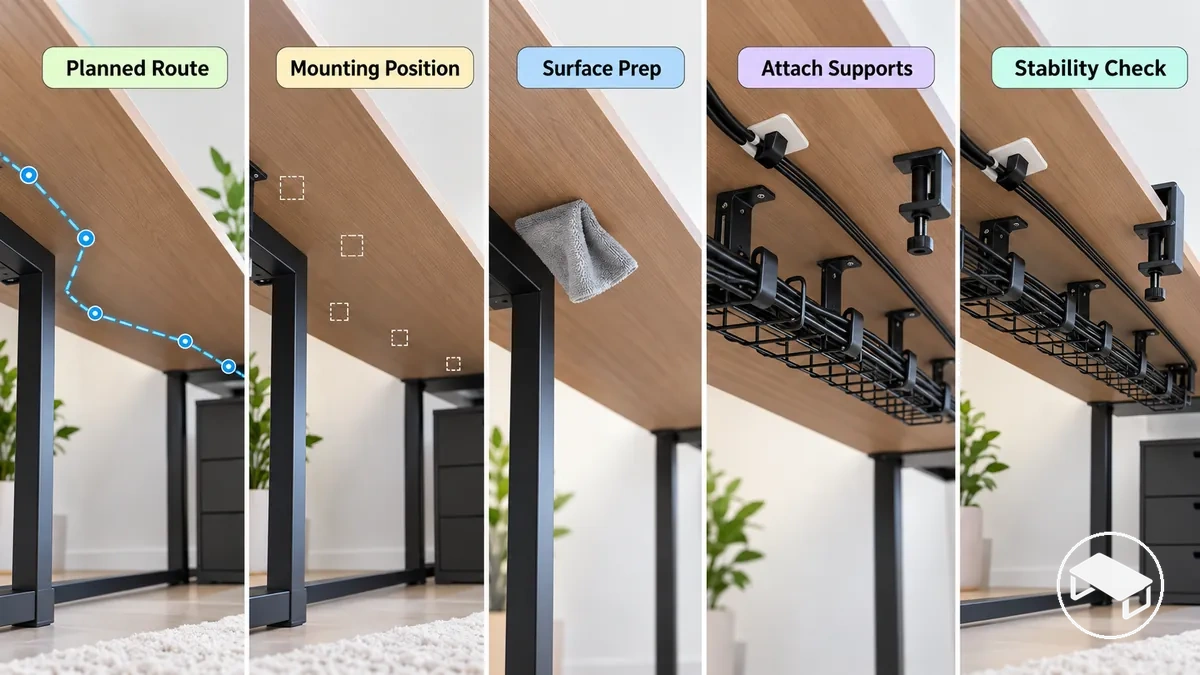

Fixer le panier de câbles et les clips le long du trajet prévu
Fixez le panier et les clips sur les points de support qui suivent le trajet prévu ; ne déformez pas le trajet uniquement pour profiter d’un emplacement de fixation plus pratique.
La méthode de fixation doit correspondre au bord ou à la surface du bureau, au dégagement disponible et à la charge de câbles prévue.
- Confirmer le trajet : placez le panier et les clips là où ils soutiennent le cheminement prévu sans gêner un mouvement ou un accès nécessaire.
- Vérifier la compatibilité de la fixation : pour une pince, contrôlez le bord, l’épaisseur admissible et le dégagement ; pour un adhésif, contrôlez la surface et les conditions de préparation indiquées par le fabricant.
- Préparer la zone : nettoyez ou préparez la surface selon la méthode de fixation choisie et respectez les instructions du support.
- Fixer sans forcer : installez le support avec son mécanisme prévu ; s’il ne se loge pas correctement, changez de position ou de méthode plutôt que de déformer le trajet des câbles.
- Contrôler la stabilité et l’accès : le support doit rester en place avec la charge prévue, dans sa limite indiquée, tout en laissant les câbles accessibles.
Après la fixation, contrôlez que le panier et les clips restent stables et que leurs entrées, sorties et points d’entretien demeurent accessibles.
Si un support bouge, ne se loge pas correctement ou gêne l’accès, changez sa position ou sa méthode de fixation avant de poser les câbles.

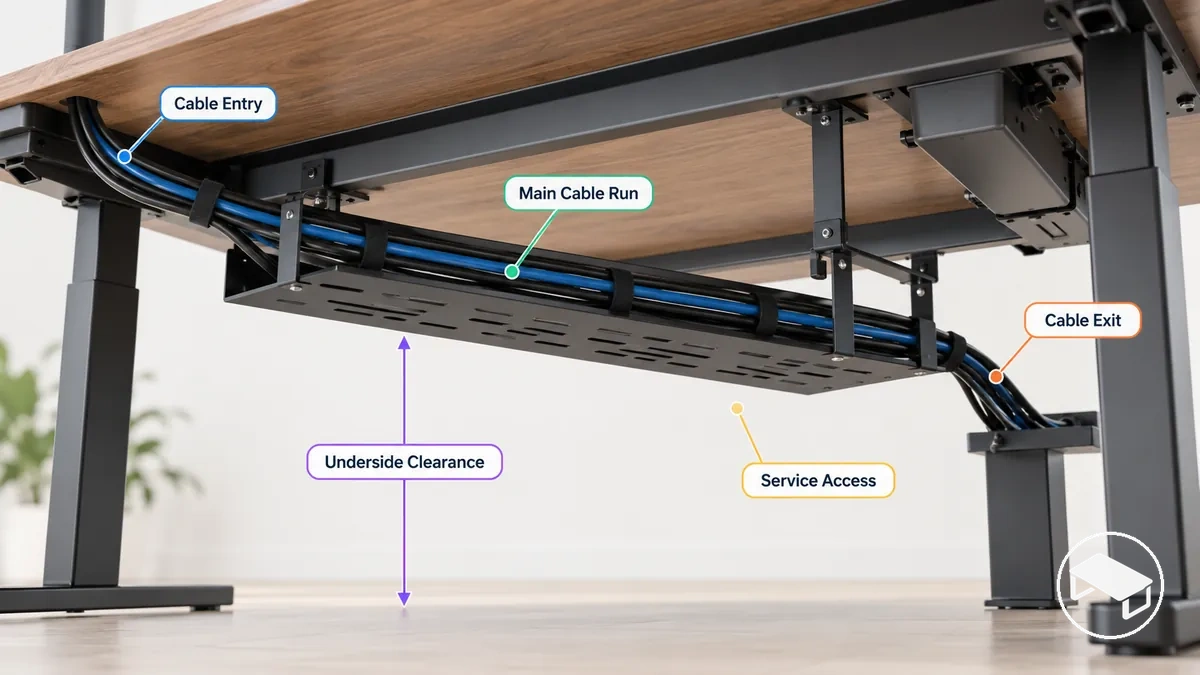

Positionner le panier sous le bureau le long du passage principal des câbles
Alignez le panier sur le passage principal des câbles tout en conservant l’espace nécessaire à l’entrée, à la sortie et à l’entretien du faisceau.
- Alignement
- Le faisceau doit entrer, suivre le panier et en sortir sans détour imposé par un obstacle évitable.
- Dégagement
- L’espace disponible doit accueillir le panier, les câbles et le mouvement des pièces proches sans contact gênant.
- Accès
- Les entrées, sorties et connexions susceptibles d’être entretenues restent atteignables sans démonter le panier.
- Conflit
- Si le cadre du bureau ou un élément mobile empiète sur cette zone, repositionnez le panier plutôt que de forcer le faisceau dans l’obstacle.

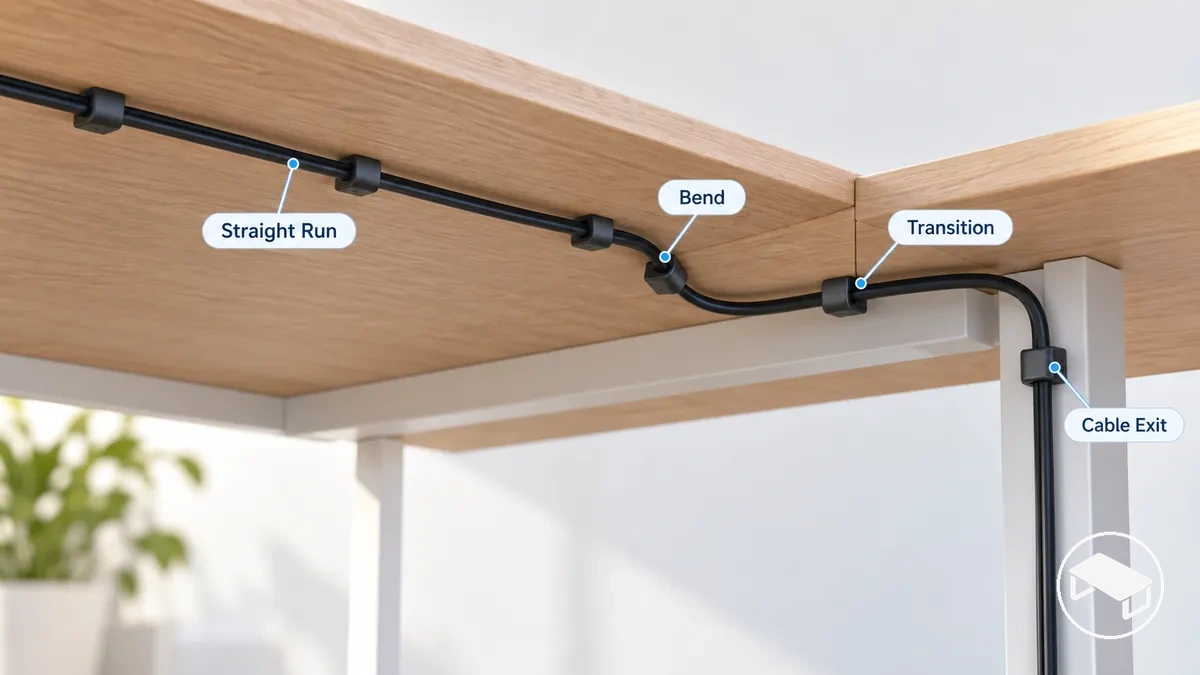

Placer les clips aux courbes, aux transitions et aux sorties de câbles
Placez les clips aux points où le trajet doit être contrôlé : changement de direction, transition entre surfaces ou sortie vers un appareil.
Utiliser des fixations à pince ou adhésives pour un passage sans perçage

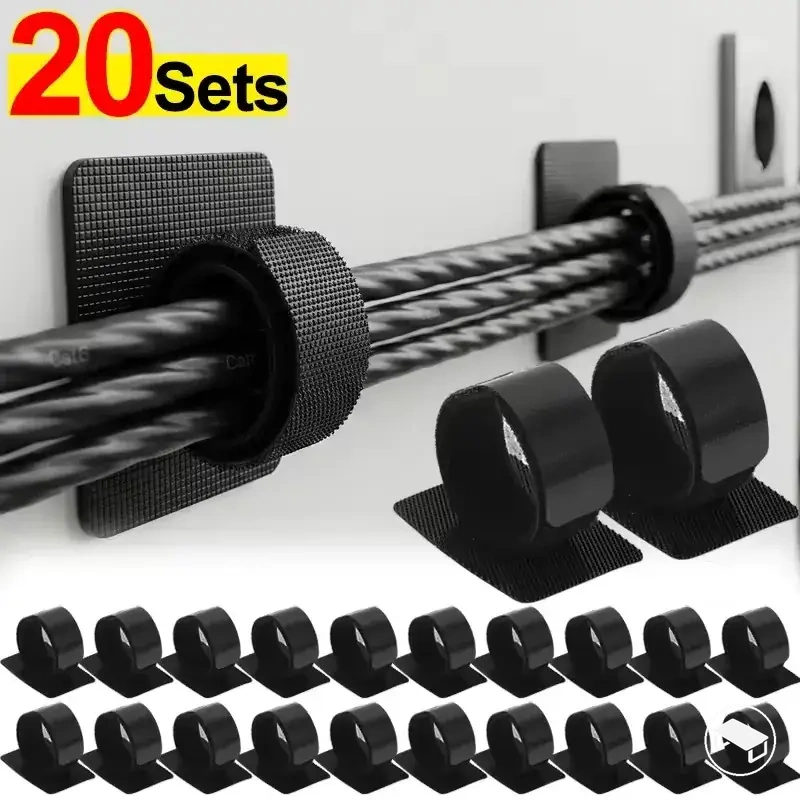

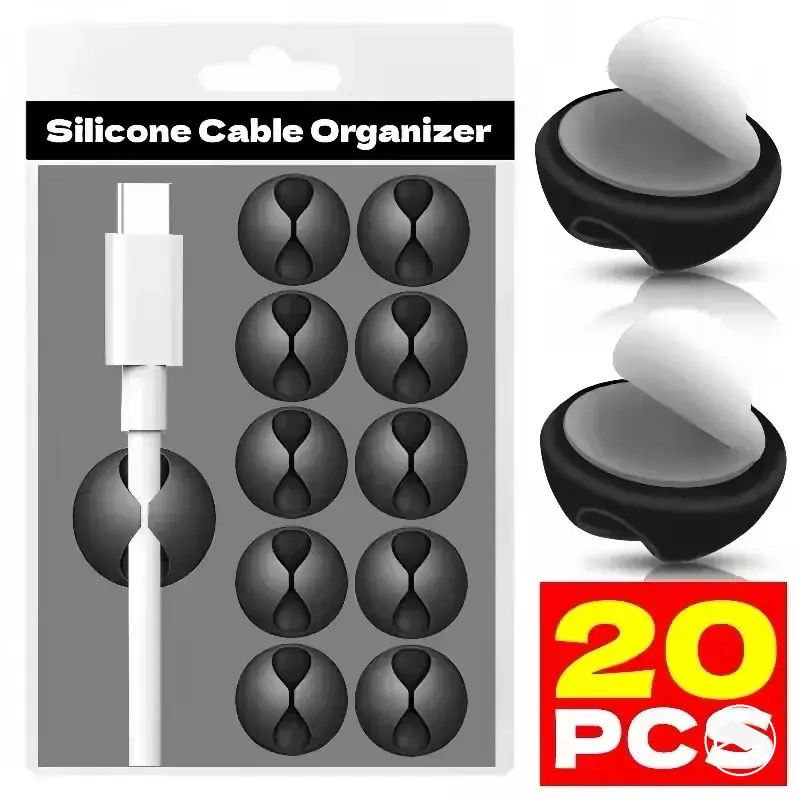

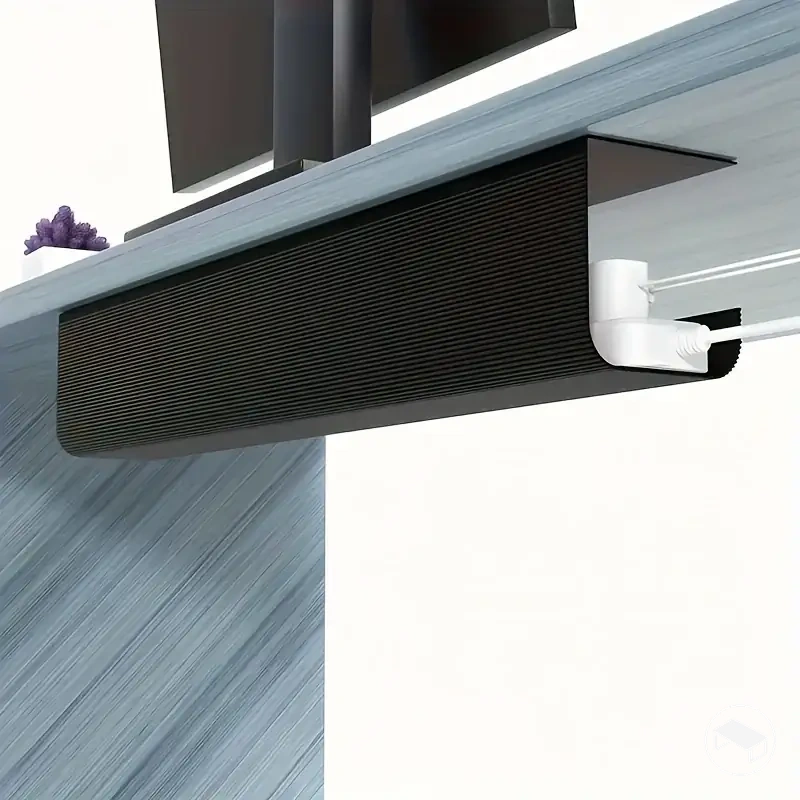

Pour un passage sans perçage, choisissez entre pince et adhésif selon la géométrie du bureau, la surface disponible, la charge de câbles et le besoin de retrait.
| Critère | Support à pince | Fixation adhésive |
|---|---|---|
| Surface requise | Bord accessible dont l’épaisseur et la géométrie entrent dans la plage acceptée par la pince. | Surface compatible, propre et préparée selon les instructions du fabricant. |
| Dégagement | Espace suffisant autour du bord pour le mécanisme de serrage. | Zone de contact assez grande et libre pour que l’adhésif porte correctement. |
| Charge | La charge du panier et des câbles doit rester dans la limite indiquée pour la pince. | La charge doit rester dans la limite indiquée pour la fixation et sa surface d’application. |
| Retrait | Généralement démontable en desserrant la pince, si le bord reste accessible. | Le retrait dépend du système adhésif et de la finition du bureau ; suivez la méthode prévue par le fabricant. |
Faire cheminer, regrouper et fixer les câbles sous le bureau
Faites d’abord cheminer chaque câble vers sa destination dans le panier et les clips installés, puis regroupez uniquement les passages compatibles.
Un bon faisceau suit le trajet utile, conserve les courbes nécessaires et laisse accessibles les connexions qui doivent être entretenues ou déplacées.
- Cheminer chaque câble : partez de l’appareil et suivez le trajet jusqu’à sa destination, avec les courbes et l’accès nécessaires.
- Repérer les trajets partagés : regroupez seulement les câbles qui suivent un parcours compatible sans perdre leur mouvement ou leur accès d’entretien.
- Former un faisceau gérable : gardez chaque câble identifiable et libérable aux endroits où il peut devoir être débranché ou redirigé.
- Fixer avec des attaches réutilisables : serrez juste assez pour maintenir le faisceau, afin de pouvoir le rouvrir pour une modification ou un entretien.
- Contenir l’excédent : placez la longueur restante dans une portion soutenue qui ne bloque ni connecteur, ni courbe, ni mouvement.
Après le regroupement, l’excédent doit rester contenu sans masquer les connecteurs, et tout câble mobile doit conserver sa marge de mouvement.
Faire cheminer les câbles d’alimentation, vidéo et de périphériques de l’écran pour qu’ils restent faciles à entretenir
Faites cheminer le câble d’alimentation, le câble vidéo et les câbles de périphériques de l’écran de façon à pouvoir les identifier, les débrancher et les remplacer sans démonter des passages sans rapport.
Laisser du mou pour les bras d'écran réglables
Le mou nécessaire à un bras d’écran n’est pas une longueur universelle : il correspond à la quantité qui permet au câble de suivre toute la course réellement utilisée sans traction sur le connecteur.
Test de la boucle de service
- Déplacez le bras dans toutes les positions réellement utilisées.
- Observez la transition entre la partie mobile du câble et le premier point fixe sous le bureau.
- Le réglage est correct si le connecteur ne subit aucune traction et si la boucle reste maîtrisée, accessible et hors des zones de pincement.
Si le câble se tend, augmentez le mou ou déplacez le point fixe ; si la boucle pend dans une zone gênante, guidez-la sans réduire la course nécessaire.
Regrouper l'excédent de câble sans trop serrer
Regroupez uniquement l’excédent que vous pouvez maintenir sans écraser la gaine, créer de courbe forcée, tirer sur un connecteur ou supprimer le mouvement requis.
Faisceau acceptable
- Attaches réutilisables serrées juste assez pour maintenir le trajet.
- Courbes naturelles ; si le fabricant indique un rayon de courbure minimal, respectez-le.
- Boucle de service conservée là où un mouvement ou un rebranchement l’exige.
- Connecteurs et câbles individuels encore accessibles.
À corriger
- Gaine écrasée, pli marqué ou câble forcé contre une arête.
- Connecteur mis en traction quand un appareil bouge.
- Faisceau impossible à rouvrir sans démonter d’autres passages.
- Excédent qui bloque une entrée, une sortie ou une pièce mobile.
Éviter les erreurs courantes de passage des câbles de bureau
Les erreurs les plus coûteuses en temps apparaissent quand le trajet est fixé avant d’être planifié, quand les faisceaux sont trop serrés ou quand l’accès d’entretien est sacrifié.
Corrigez ces choix pendant l’installation : ils affectent le mouvement, l’accès et la facilité de modification, sans signifier qu’un câble ou un support est forcément défectueux.
| Erreur | Conséquence probable | Correction |
|---|---|---|
| Sauter la planification du trajet avant de fixer les câbles | La disposition des câbles peut entrer en conflit avec les destinations des appareils, les positions de support disponibles ou le mouvement requis. | Confirmez le trajet, la longueur des câbles, les extrémités et les exigences de mouvement avant de fixer les supports ou les faisceaux en place. |
| Serrer excessivement les attaches ou les faisceaux de câbles | Le faisceau de câbles peut développer des courbes serrées, une contrainte sur les connecteurs ou un mouvement restreint là où du mou est nécessaire. | Maintenez le faisceau juste assez fermement pour maîtriser le trajet, en utilisant des attaches réutilisables là où une réouverture ou un ajustement est nécessaire. |
| Surcharger le panier de câbles | La surcharge peut réduire l'accès d'entretien et rendre les câbles individuels plus difficiles à identifier, à retirer ou à rediriger. | Réduisez le faisceau de câbles ou redistribuez les passages afin que les connexions requises et les câbles individuels restent accessibles. |
| Ignorer la longueur des câbles lors du choix du trajet | Un passage peut devenir tendu avant d'atteindre sa destination ou laisser un excédent de câble mal contenu le long du trajet. | Vérifiez la longueur des câbles par rapport au trajet complet prévu et révisez le trajet ou la longueur de câble prévue avant de fixer le passage. |
| Faire passer les connexions là où elles ne peuvent pas être atteintes | Un rebranchement ou un remplacement de routine peut nécessiter de déranger des faisceaux ou des supports sans rapport. | Gardez les connexions susceptibles de demander un entretien à des points accessibles et préservez l'accès d'entretien autour d'elles. |
Les priorités sont constantes : terminer la planification, préserver le mouvement requis et garder les connexions accessibles.
Si un clip se détache de façon persistante malgré un trajet correct, traitez la fixation elle-même comme le problème à diagnostiquer.
Tester le trajet final pour la tension, le dégagement, le mouvement et l'accès
Le trajet final est conforme lorsque les câbles restent soutenus, les connecteurs accessibles et les éléments réglables libres de bouger sans tension ni pincement.
Testez la configuration dans les positions réellement utilisées ; toute traction, obstruction ou perte d’accès doit être corrigée avant de considérer l’installation comme terminée.
- Tension : aucun connecteur ne doit être tiré dans les positions réellement utilisées ; si le câble se tend, libérez du mou ou redirigez le passage.
- Dégagement : câbles et supports restent à l’écart du cadre, des commandes et des éléments mobiles pendant tout le mouvement prévu.
- Stabilité du panier : le panier reste en place avec la charge de câbles installée ; s’il bouge, corrigez la fixation ou réduisez la charge dans la limite prévue par le support.
- Stabilité des clips : chaque clip reste fixé et guide le câble sans le pincer ni le libérer de son trajet.
- Course du bras d’écran : le bras effectue toute la course utilisée sans traction ni pincement du câble.
- Accès aux connecteurs : les connexions à entretenir restent atteignables sans démonter des passages sans rapport.
- Faisceau entretenable : les câbles restent identifiables, accessibles et libérables lorsqu’un remplacement ou un rebranchement est nécessaire.
Un contrôle réussi décrit l’état actuel du passage ; il ne garantit pas la tenue permanente d’un adhésif ou d’un support.
Corrigez toute non-conformité en desserrant, repositionnant ou redirigeant l’élément concerné avant d’ajouter des accessoires.
