Guiar los cables de un escritorio gaming con bandejas y clips
Para guiar los cables de un escritorio gaming, define primero el recorrido desde cada dispositivo hasta su destino y coloca después la bandeja y los clips para sostener ese trazado. Mantén los cables accesibles, evita tensión y curvas cerradas, y deja holgura suficiente para todo el rango de movimiento de brazos de monitor u otros componentes ajustables. El soporte adecuado depende de la geometría del escritorio, la superficie o borde disponible, la carga prevista y la facilidad de desmontaje.
Plan de guiado en cuatro decisiones
Usa este orden para convertir la disposición de tus dispositivos en un recorrido de cables que siga siendo accesible y pueda moverse cuando sea necesario.
-
Traza el recorridoMarca origen, destino, entrada, salida y longitud útil de cada cable antes de fijar soportes.
-
Asigna el soporteUsa la bandeja para el tramo principal y clips en curvas, transiciones y salidas; el método de fijación debe ser compatible con la superficie o el borde real.
-
Reserva movimiento y accesoDeja un bucle de servicio donde haya movimiento, evita comprimir el haz y mantén accesibles las conexiones que puedan requerir mantenimiento.
-
Comprueba el recorridoMueve los componentes ajustables por sus posiciones de uso y verifica tensión, espacio libre, estabilidad de los soportes y acceso a los conectores.
Tabla de contenidos

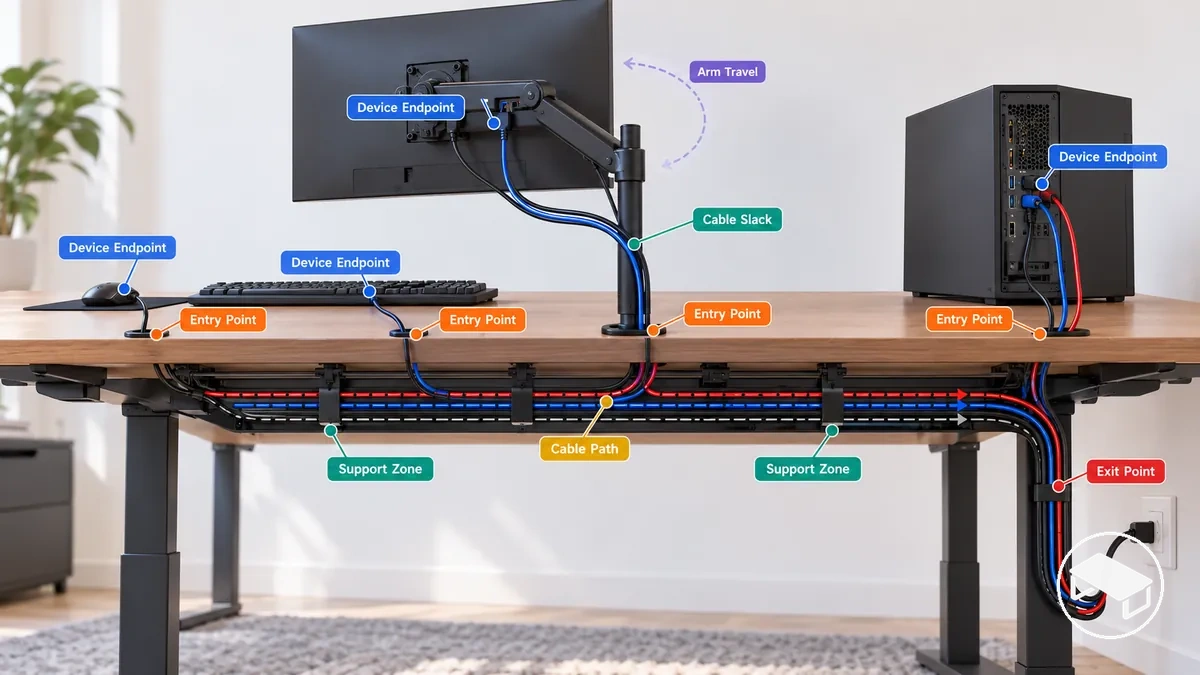

Planifica los dispositivos, los recorridos de cables y el movimiento antes de la instalación
Traza cada conexión de dispositivo, destino del cable y recorrido antes de montar cualquier soporte.
Trata el PC o la consola, el monitor, la fuente de alimentación y los periféricos como extremos de conexión relativamente fijos; un brazo de monitor ajustable, en cambio, cambia la longitud útil que necesita el cable al moverse.
Para cada cable, comprueba si su longitud permite seguir el recorrido previsto desde su punto de entrada hasta su punto de salida sin quedar tenso.
Qué debe contener el trazado
- Conexiones de dispositivos: identifica cada dispositivo conectado y la conexión que forma el extremo inicial del cable; su ubicación establece dónde entra ese cable en el recorrido previsto.
- Destinos de los cables: identifica el destino de cada cable de alimentación, de pantalla y de periférico para que su recorrido termine en un punto de salida conocido.
- Longitud del cable: verifica que cada cable pueda seguir el recorrido previsto bajo el escritorio entre sus extremos conservando la holgura necesaria para que el hardware conectado se mueva; si queda tenso, revisa el recorrido o la previsión de longitud del cable antes de fijar los soportes.
- Puntos de entrada y salida: marca dónde entra y sale cada cable del recorrido bajo el escritorio para que el trazado previsto siga las ubicaciones reales de conexión.
- Espacio libre bajo la superficie: identifica las zonas donde la estructura del escritorio, los cajones, los controles u otras partes fijas limitan el recorrido disponible; cuando el soporte previsto no pueda ocupar el espacio disponible, traslada ese punto de soporte a otra parte utilizable del recorrido.
- Puntos de soporte: marca las posiciones del recorrido previsto del cable donde la geometría del escritorio, el espacio disponible y la superficie de montaje sean compatibles con el método de soporte previsto.
- Desplazamiento del brazo del monitor: traza el cable del monitor por la zona de movimiento prevista del brazo y deja suficiente holgura de cable para ese desplazamiento; si el movimiento tensa el cable o carga el conector, aumenta la holgura disponible o revisa la transición al recorrido fijo.
Por ejemplo, mover un brazo de monitor ajustable desde su posición inicial puede alargar el recorrido del cable entre la conexión del monitor y el primer punto fijo bajo el escritorio.
Si el cable queda tenso durante el desplazamiento previsto del brazo del monitor, el recorrido previsto necesita más holgura de cable o un punto de transición distinto; si se mantiene libre durante ese movimiento, puede pasar al recorrido fijo bajo el escritorio sin quedar tenso.
Monta la bandeja y los clips para cables a lo largo del recorrido previsto
Monta la bandeja para cables y los clips en los puntos de soporte que sigan el recorrido previsto, en lugar de desplazar el recorrido para adaptarlo a posiciones de montaje cómodas.
El método de montaje debe coincidir con la superficie o el borde disponible del escritorio, mientras que cada posición de montaje necesita espacio libre y acceso suficientes para que el soporte se fije según lo previsto.
Confirma cada posición antes de la fijación y completa después la preparación de la superficie que exija el método de montaje elegido.

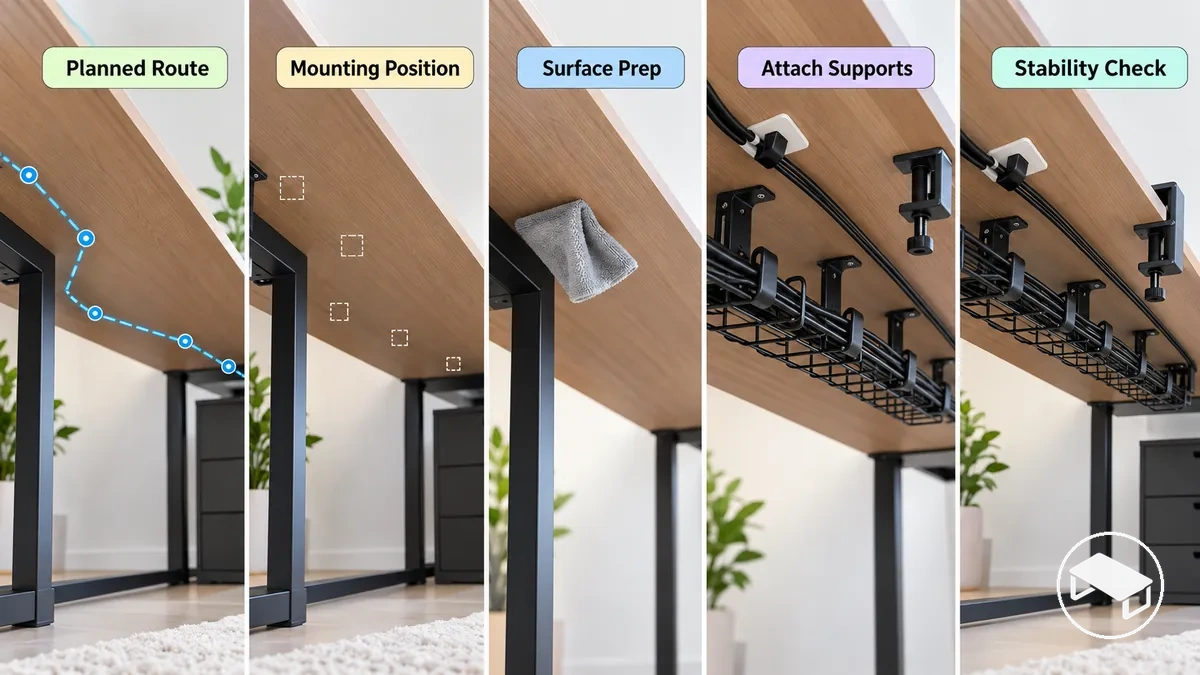

Secuencia de montaje
- Confirma el recorrido previsto: identifica las posiciones de montaje necesarias para la bandeja para cables y los clips para cables a lo largo del trazado. Una posición supera esta comprobación cuando el soporte previsto puede ocupar ese lugar sin cambiar el recorrido requerido ni obstruir el acceso necesario.
- Comprueba la condición de montaje: inspecciona la superficie inferior o el borde del escritorio correspondiente para el método de montaje elegido. Un montaje adhesivo requiere una zona de contacto que cumpla sus requisitos de superficie indicados, mientras que un soporte de fijación por abrazadera requiere un borde y un espacio libre compatibles con su geometría de fijación; reevalúa la posición si no se cumplen esas condiciones.
- Prepara la zona de montaje: completa la preparación de la superficie especificada para el soporte elegido antes de la fijación. Continúa cuando la zona de contacto o de fijación por abrazadera cumpla las condiciones de preparación y superficie indicadas para ese método de montaje.
- Fija los soportes: monta los soportes de la bandeja para cables y los clips para cables en sus puntos confirmados con el método de fijación previsto. Si un soporte no asienta o no se fija según lo previsto, reevalúa la posición o el método de montaje en lugar de cambiar el recorrido previsto del cable para adaptarlo a él.
- Comprueba la estabilidad y el acceso: realiza la comprobación inicial de estabilidad especificada para el soporte instalado y confirma que permanece asentado en su posición de montaje. El soporte debe dejar libres el recorrido previsto del cable y el acceso necesario; la capacidad de sujeción sigue siendo específica del hardware de montaje, la superficie del escritorio, la condición de instalación y cualquier límite aplicable del fabricante.
Continúa con el guiado solo cuando la bandeja y los clips estén estables, accesibles y alineados con el recorrido previsto; si un soporte se desplaza, no asienta o bloquea el acceso, corrige su posición o método de montaje.
Coloca la bandeja bajo el escritorio a lo largo del recorrido principal de cables

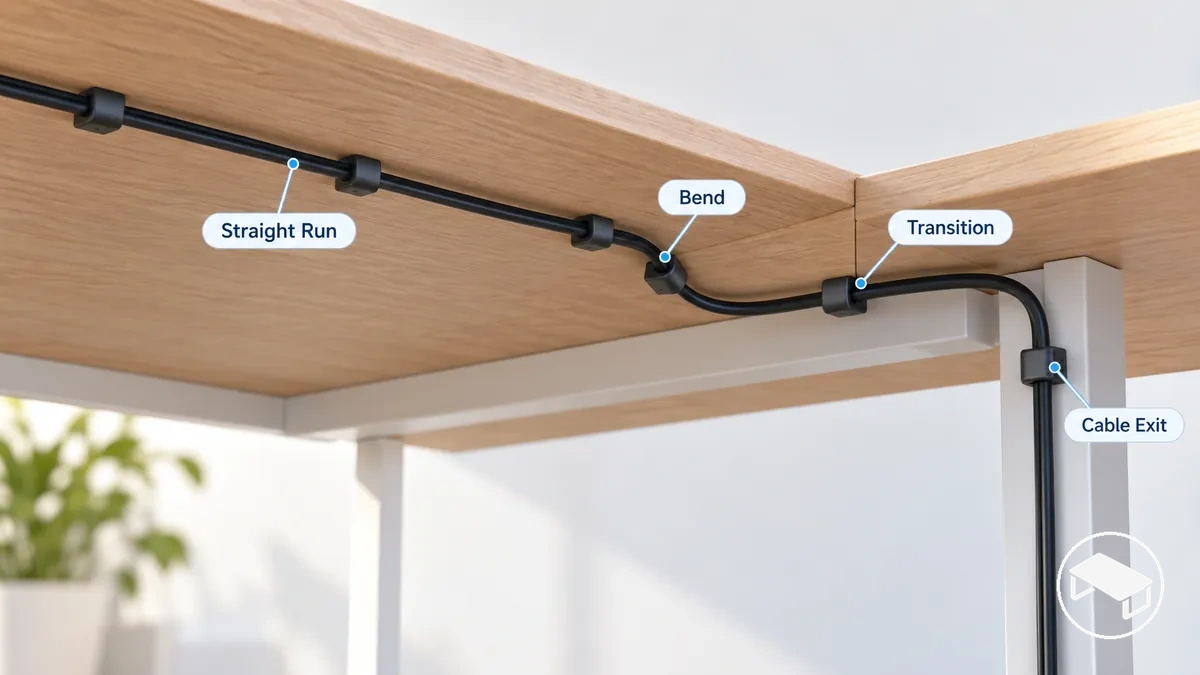

Coloca clips para cables en curvas, transiciones y salidas de cables
Dónde conviene colocar clips
No uses un intervalo universal de separación. La densidad de clips depende de la forma del recorrido, el comportamiento del cable, el método de montaje y la retención necesaria en cada punto.
Usa montajes de abrazadera o adhesivos para un guiado sin taladrar
Abrazadera o adhesivo: elige por compatibilidad de montaje
- Necesita
- Un borde compatible, espacio para el mecanismo y un grosor que quede dentro de la apertura admitida por la abrazadera.
- Ventaja práctica
- Puede retirarse o recolocarse sin depender de una unión adhesiva.
- Comprueba
- Geometría del borde, asiento estable, espacio libre y límites de carga del soporte.
- Necesita
- Una superficie compatible, limpia, seca y preparada según las instrucciones del fabricante del soporte.
- Ventaja práctica
- No requiere un borde accesible ni taladrar cuando la superficie admite ese sistema.
- Comprueba
- Preparación, tiempo de fijación o curado indicado, carga prevista y efecto de la retirada sobre la superficie.
Selecciona el método que cumpla geometría, superficie, carga, espacio libre y necesidad de desmontaje. Si una de esas condiciones no se cumple, usa otro método de soporte adecuado.
Guía, agrupa y sujeta los cables bajo el escritorio
Guía los cables bajo el escritorio a través de la bandeja y los clips instalados, de modo que cada tramo llegue a su destino y siga siendo accesible y fácil de mantener.
El recorrido del cable debe admitir sus curvas y puntos de acceso necesarios sin desviar el tramo solo para que el haz parezca uniforme.
Establece cada recorrido individual desde su destino antes de formar un haz de cables.
Orden de guiado y agrupación
- Guía cada cable hasta su destino: sigue el recorrido de soporte instalado a través de la bandeja o los clips para cables y comprueba que el tramo llega a su destino del cable mientras sus curvas y puntos de acceso necesarios siguen siendo utilizables.
- Identifica los recorridos de cables compartidos: agrupa los tramos que sigan el mismo recorrido o destino práctico, pero mantén un tramo aparte cuando unirlo al grupo interfiera con su movimiento o acceso de mantenimiento necesarios.
- Forma haces de cables manejables: reúne los tramos compatibles a lo largo de su recorrido compartido y comprueba que los cables individuales sigan siendo identificables y accesibles donde necesiten desconectarse o cambiar de dirección.
- Sujeta el haz con bridas reutilizables: retén los cables agrupados a lo largo del recorrido soportado para que el haz de cables siga siendo práctico de reabrir para cambios o mantenimiento.
- Contén el cable sobrante: coloca el cable sobrante dentro de una parte soportada adecuada del recorrido donde siga siendo fácil de mantener sin obstruir el acceso, las curvas necesarias ni el movimiento del cable.
La etapa de guiado queda completa cuando el sobrante está contenido sin bloquear conexiones, los cables que deben moverse conservan su margen y las bridas reutilizables permiten reabrir el haz para mantenimiento.
Guía los cables de alimentación, pantalla y periféricos del monitor en tramos accesibles para mantenimiento
Deja holgura de movimiento para brazos de monitor ajustables
Comprueba la holgura con el movimiento real
- Mueve el brazo por todas las posiciones que usarás normalmente, no solo por la posición central.
- Observa la transición entre el tramo móvil y el primer punto fijo bajo el escritorio, porque ahí suele concentrarse el cambio de longitud útil.
- Da por válida la holgura solo si el conector no recibe tensión y el bucle de servicio permanece controlado, accesible y libre de pinzamientos durante todo el movimiento.
Agrupa el cable sobrante sin apretarlo en exceso
Retén el sobrante sin convertirlo en un punto de tensión
- Bridas reutilizables ajustadas solo lo necesario.
- Curvas graduales y bucle accesible para mantenimiento.
- Conectores y cables que necesiten movimiento libres para hacerlo.
- Comprimir el aislamiento o deformar el haz.
- Crear curvas cerradas o tirar de los conectores.
- Encerrar un cable de servicio de forma que obligue a desmontar tramos no relacionados.
Evita errores comunes al guiar cables en el escritorio
Un error común al guiar cables es omitir la planificación o sujetar los cables de formas que reducen el movimiento necesario y el acceso de mantenimiento.
Apretar en exceso, sobrecargar y no tener en cuenta la longitud del cable pueden hacer que un recorrido viable resulte más difícil de mover, acceder o cambiar.
Trata estos errores como puntos de prevención que corregir durante el guiado, no como un diagnóstico de un fallo posterior del hardware.
| Error | Consecuencia probable | Corrección |
|---|---|---|
| Omitir la planificación del recorrido antes de sujetar los cables | La disposición de los cables puede entrar en conflicto con los destinos de los dispositivos, las posiciones de soporte disponibles o el movimiento necesario. | Confirma el recorrido, la longitud del cable, los extremos y los requisitos de movimiento antes de fijar los soportes o los haces en su sitio. |
| Apretar en exceso las bridas o los haces de cables | El haz de cables puede desarrollar curvas cerradas, tensión en los conectores o movimiento restringido donde se necesita holgura. | Retén el haz solo con la firmeza suficiente para controlar el recorrido, usando bridas reutilizables donde sea necesario reabrirlo o ajustarlo. |
| Sobrecargar la bandeja para cables | La acumulación excesiva puede reducir el acceso de mantenimiento y dificultar la identificación, extracción o redirección de cables individuales. | Reduce el haz de cables o redistribuye los tramos para que las conexiones necesarias y los cables individuales sigan siendo accesibles. |
| Ignorar la longitud del cable al elegir el recorrido | Un tramo puede quedar tenso antes de llegar a su destino o dejar cable sobrante mal contenido a lo largo del recorrido. | Comprueba la longitud del cable frente al recorrido previsto completo y revisa el recorrido o la previsión de longitud del cable antes de sujetar el tramo. |
| Guiar las conexiones a puntos donde no se puede llegar | Una reconexión o sustitución rutinaria puede obligar a alterar haces o soportes no relacionados. | Mantén las conexiones que probablemente necesiten mantenimiento en puntos accesibles y conserva el acceso de mantenimiento a su alrededor. |
Las correcciones de mayor impacto son completar la planificación antes de fijar los soportes, conservar el movimiento que requiere el hardware conectado y mantener el acceso de mantenimiento en lugar de apretar en exceso o sobrecargar los tramos de cables.
La consecuencia práctica de cada error depende de la disposición real de los cables, la longitud del cable, el método de soporte y los requisitos de movimiento, en lugar de implicar un fallo inevitable.
Si un clip para cables se despega de forma persistente tras la instalación, trata el clip desprendido como una tarea de resolución de problemas aparte en lugar de cambiar repetidamente un recorrido que por lo demás es adecuado.
Comprueba el recorrido terminado en cuanto a tensión, espacio libre, movimiento y acceso
El recorrido final pasa la comprobación solo cuando los cables permanecen sujetos, el acceso a los conectores sigue disponible y los componentes ajustables pueden completar su movimiento previsto sin tensión en el cable ni en los conectores.
Si el movimiento necesario queda restringido, se tira de una conexión, el espacio libre bajo la superficie queda obstruido o el acceso de mantenimiento queda bloqueado, rehaz el elemento afectado del recorrido antes de dar la instalación por terminada.
Prueba el recorrido final en las posiciones y los movimientos que la instalación usará realmente.
Comprobación final
- Tensión del cable: se supera cuando el cable guiado permanece libre de tirones visibles en sus conectores a través de las posiciones necesarias; si queda tenso, afloja el cable retenido o cambia el recorrido del tramo afectado.
- Espacio libre bajo la superficie: se supera cuando los cables y los soportes permanecen libres de partes del escritorio o hardware móvil que obstruyan el espacio requerido por el recorrido; si el espacio libre queda bloqueado, recoloca el soporte afectado o cambia el recorrido del cable.
- Estabilidad de la bandeja: supera la comprobación actual cuando la bandeja permanece asentada en su posición de montaje mientras sostiene los cables guiados; si se desplaza o no permanece asentada, recoloca la bandeja o corrige su condición de montaje.
- Estabilidad de los clips: supera la comprobación actual cuando cada clip permanece asentado y retiene el recorrido previsto del cable; si un clip se desplaza o suelta el cable, recoloca el clip o cambia el recorrido de ese tramo local.
- Desplazamiento del brazo del monitor: se supera cuando el brazo del monitor completa su desplazamiento previsto mientras la holgura del cable acompaña el movimiento sin tensión en los conectores; si el movimiento tensa el cable, afloja la holgura retenida o cambia el recorrido de la transición entre los tramos móvil y fijo del cable.
- Acceso a los conectores: se supera cuando los conectores que necesitan mantenimiento siguen siendo accesibles para desconectarlos y reconectarlos sin desmontar tramos de cables no relacionados; si el acceso queda bloqueado, recoloca el haz o el soporte afectado.
- Haz accesible para mantenimiento: se supera cuando el cable sobrante agrupado permanece contenido y los cables individuales aún pueden identificarse, accederse y soltarse donde se necesite mantenimiento; si la retención impide el acceso o el movimiento necesario, afloja o recoloca el haz.
Da por terminado el recorrido cuando no observes tensión en los conectores durante el movimiento necesario, la bandeja y los clips permanezcan estables, el espacio libre siga disponible y las conexiones necesarias sean accesibles. Si falla una condición, corrige solo el tramo o soporte afectado antes de añadir accesorios opcionales.
Esta comprobación valida el estado actual del guiado; no garantiza el rendimiento adhesivo a largo plazo ni sustituye los límites e instrucciones del fabricante de cada soporte.
Antes de comparar accesorios
Compara siempre compatibilidad de montaje, dimensiones, capacidad declarada, acceso y desmontaje antes de seguir un enlace de producto.
