Passar cabos na mesa gamer com bandejas e presilhas

Para passar cabos na mesa gamer com bandejas e presilhas, mapeie primeiro a origem, o destino, o percurso e as zonas de movimento de cada cabo; depois instale os suportes ao longo desse caminho. Deixe folga suficiente onde houver movimento ou necessidade de reconexão, mantenha os conectores acessíveis e finalize verificando tensão, estabilidade, folga sob a mesa e acesso para manutenção.

Plano de roteamento em 5 etapas

Use este fluxo para decidir onde apoiar os cabos e quando o percurso está pronto, sem depender de um espaçamento fixo de presilhas ou de uma folga universal.

1. 1Mapeie. Marque dispositivos, destinos, comprimento disponível, pontos de entrada e saída, superfícies de fixação e zonas de movimento.
2. 2Posicione os suportes. Use a bandeja no percurso principal e presilhas em curvas, transições e saídas; escolha grampo ou adesivo apenas quando a mesa e os limites do suporte forem compatíveis.
3. 3Encaminhe antes de agrupar. Leve cada cabo ao seu destino e só então forme feixes com cabos que compartilham percurso e requisitos de acesso semelhantes.
4. 4Preserve o movimento. Ajuste a folga pela amplitude real de movimento do equipamento, sem tração no conector e sem laços soltos interferindo no percurso.
5. 5Teste. Movimente os componentes ajustáveis, verifique os suportes e confirme que os cabos continuam acessíveis, estáveis e livres de tensão.

Conectoressem tração

Movimentosem restrição

Suportesassentados

Manutençãoacessível

Regra de decisão: se um suporte, feixe ou laço de folga bloquear movimento, puxar um conector ou impedir o acesso necessário, reposicione ou reencaminhe esse trecho antes de considerar a instalação concluída.

O comprimento dos cabos, a geometria da mesa e o método de fixação determinam onde o percurso pode ser apoiado. Use a configuração real da mesa para definir posição e folga e confirme que a carga esperada permanece dentro dos limites declarados do suporte, em vez de aplicar valores fixos sem relação com o hardware instalado.

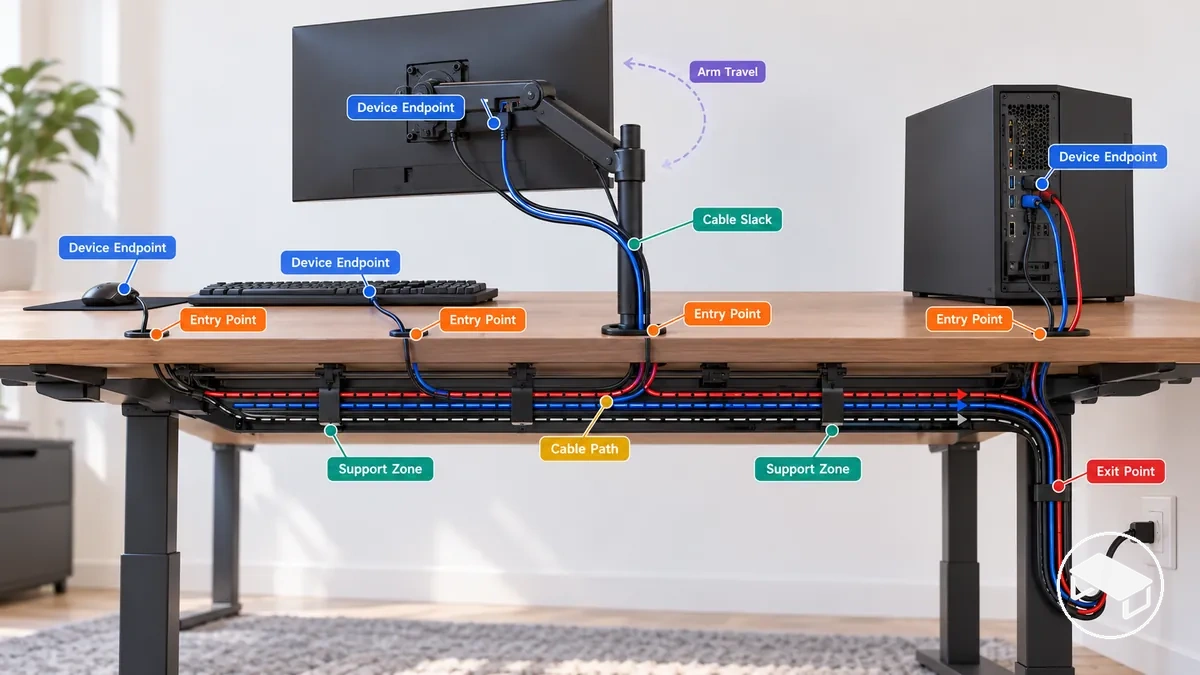

Mapeie dispositivos, caminhos de cabos e movimento antes da instalação

Antes de instalar qualquer suporte, mapeie origem, destino, percurso e zonas de movimento de cada cabo. O desenho deve refletir as conexões reais da mesa, não uma rota escolhida apenas pela aparência.

Considere PC ou console, monitor, fonte de energia e periféricos como pontos de conexão; trate braços de monitor e outros componentes ajustáveis como zonas móveis, porque o deslocamento altera o comprimento de cabo exigido entre o equipamento e o primeiro ponto fixo.

Verifique também se o comprimento disponível alcança o destino sem tração e se a geometria da mesa oferece superfície e espaço compatíveis com o suporte pretendido. Se uma dessas condições falhar, revise o percurso antes de fixar a bandeja ou as presilhas.

Itens do mapa de cabos

• Conexões dos dispositivos: identifique cada dispositivo conectado e a conexão que forma o ponto inicial do cabo; sua localização estabelece onde esse cabo entra no percurso planejado.
• Destinos dos cabos: identifique o destino de cada cabo de energia, de vídeo e de periférico para que seu caminho termine em um ponto de saída conhecido.
• Comprimento do cabo: verifique se cada cabo consegue seguir o percurso pretendido sob a mesa entre seus pontos, mantendo a folga necessária para o componente conectado se mover; se ficar esticado, revise o percurso ou a previsão de comprimento do cabo antes de fixar os suportes.
• Pontos de entrada e saída: marque onde cada cabo entra e sai do percurso sob a mesa para que o caminho planejado siga as localizações reais das conexões.
• Folga sob a mesa: identifique áreas onde a estrutura da mesa, gavetas, controles ou outras partes fixas restringem o caminho disponível; quando o suporte pretendido não puder ocupar o espaço disponível, mova esse ponto de suporte para outra parte utilizável do percurso.
• Locais de suporte: marque posições no caminho planejado dos cabos onde a geometria da mesa, o espaço disponível e a superfície de fixação são compatíveis com o método de suporte pretendido.
• Deslocamento do braço do monitor: trace o cabo do monitor pela zona de movimento pretendida do braço e forneça folga suficiente para esse deslocamento; se o movimento esticar o cabo ou carregar o conector, aumente a folga disponível ou revise a transição para o percurso fixo.

Monte a bandeja e as presilhas de cabos ao longo do percurso planejado

Monte a bandeja e as presilhas em pontos que sigam o percurso planejado, em vez de desviar os cabos apenas para aproveitar uma posição de montagem conveniente.

O método de fixação deve ser compatível com a borda ou superfície da mesa e com a carga esperada. Para adesivos, siga o preparo e o tempo de cura indicados pelo fabricante quando aplicáveis; para grampos, confirme que a borda e a folga disponível aceitam a geometria e a faixa de aperto do suporte.

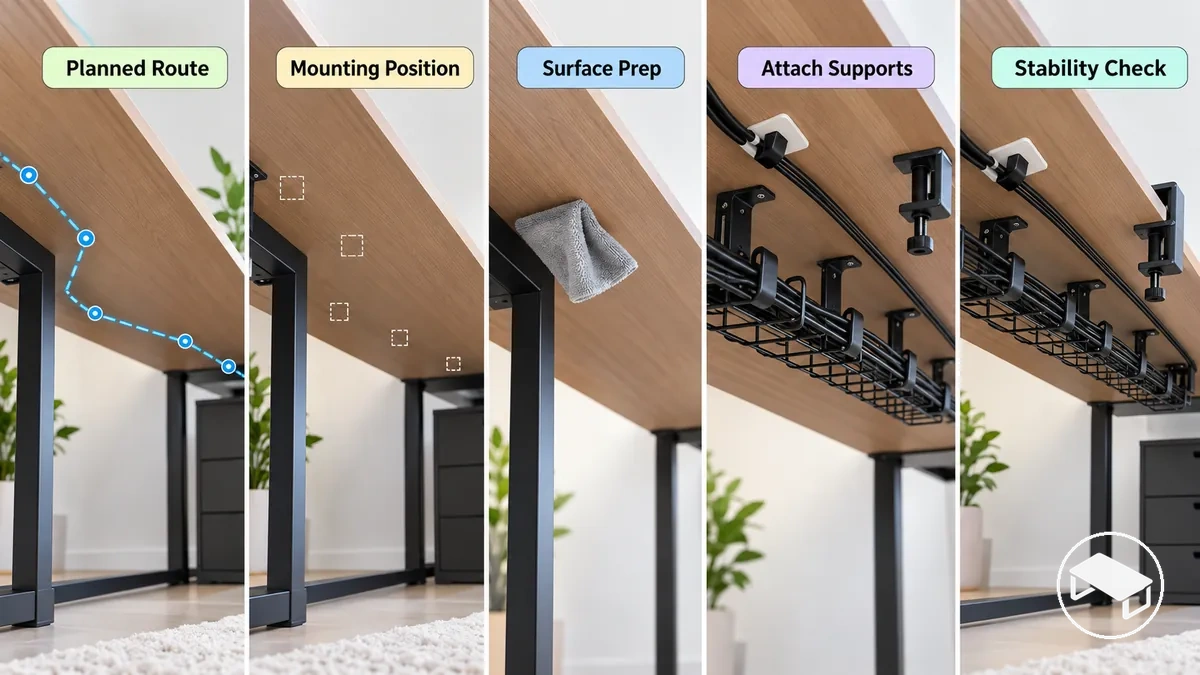

Sequência de montagem

1. Confirme o percurso planejado: identifique as posições de montagem necessárias para a bandeja e as presilhas de cabos ao longo do caminho mapeado. Uma posição passa nessa verificação quando o suporte pretendido pode ocupar esse local sem alterar o percurso necessário nem obstruir o acesso necessário.
2. Verifique a condição de montagem: inspecione a superfície inferior ou a borda da mesa relevante para o método de montagem escolhido. Uma fixação adesiva exige uma área de contato que atenda aos requisitos de superfície declarados, enquanto um suporte de fixação por grampo exige uma borda e folga compatíveis com sua geometria de fixação; reavalie a posição se essas condições não forem atendidas.
3. Prepare a área de montagem: siga o preparo de superfície indicado para o suporte escolhido. Em fixações adesivas, respeite também qualquer tempo de espera ou cura declarado pelo fabricante antes de aplicar a carga dos cabos.
4. Fixe os suportes: monte os suportes da bandeja de cabos e as presilhas de cabos em seus pontos confirmados usando o método de fixação pretendido. Se um suporte não conseguir assentar ou fixar conforme pretendido, reavalie a posição ou o método de montagem, em vez de alterar o percurso planejado dos cabos em torno dele.
5. Verifique a estabilidade e o acesso: faça a verificação inicial de estabilidade especificada para o suporte instalado e confirme que ele permanece assentado em sua posição de montagem. O suporte deve deixar o percurso planejado dos cabos e o acesso necessário desobstruídos; a capacidade de sustentação permanece específica ao hardware de montagem, à superfície da mesa, à condição de instalação e a quaisquer limites aplicáveis do fabricante.

Prossiga para o roteamento somente quando os suportes permanecerem assentados na verificação inicial, deixarem o percurso acessível e continuarem alinhados ao caminho definido no planejamento.

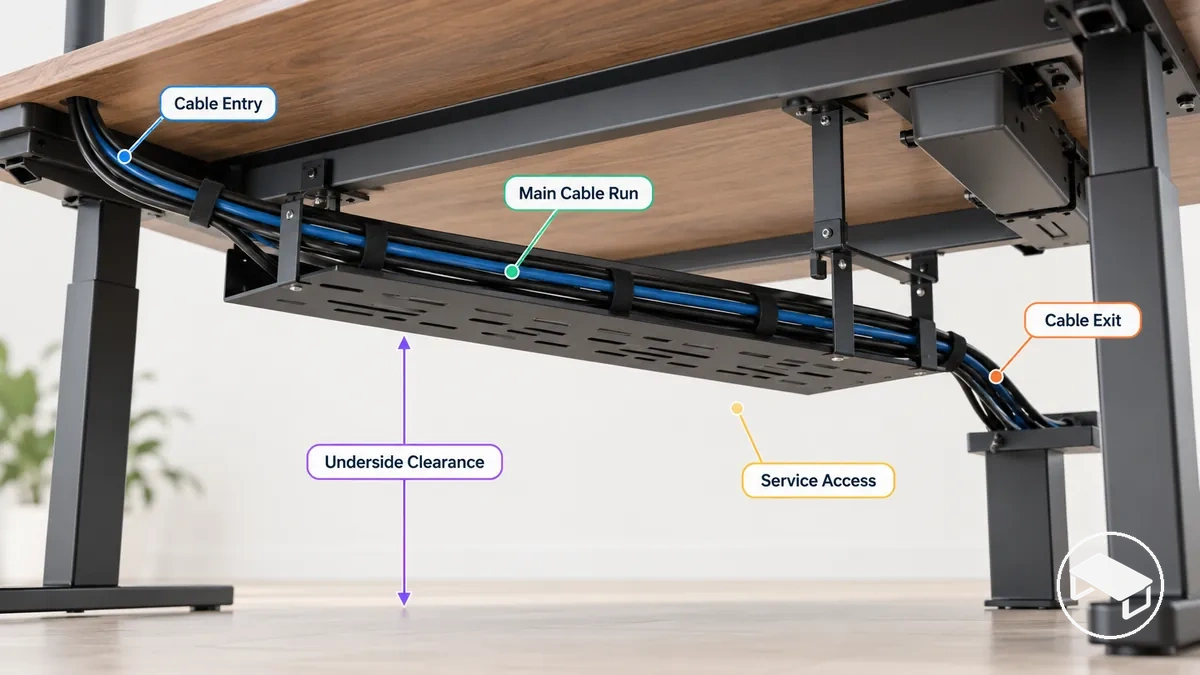

Posicione a bandeja sob a mesa ao longo do percurso principal dos cabos

Posicione a bandeja sob a mesa de modo que acompanhe o percurso principal dos cabos e ainda deixe espaço para entrada, saída e manutenção.

Alinhamento

A bandeja acompanha o trecho principal sem obrigar o feixe a contornar obstruções evitáveis.

Entrada e saída

Os pontos onde os cabos entram e saem permanecem visíveis e alcançáveis para ajustes.

Folga sob a mesa

Há espaço para a bandeja, os cabos e o acesso necessário, conforme a geometria real da mesa e dos componentes próximos.

Conflitos

Se estrutura, gavetas ou componentes móveis bloquearem o percurso, reposicione a bandeja; não force o feixe pelo espaço obstruído.

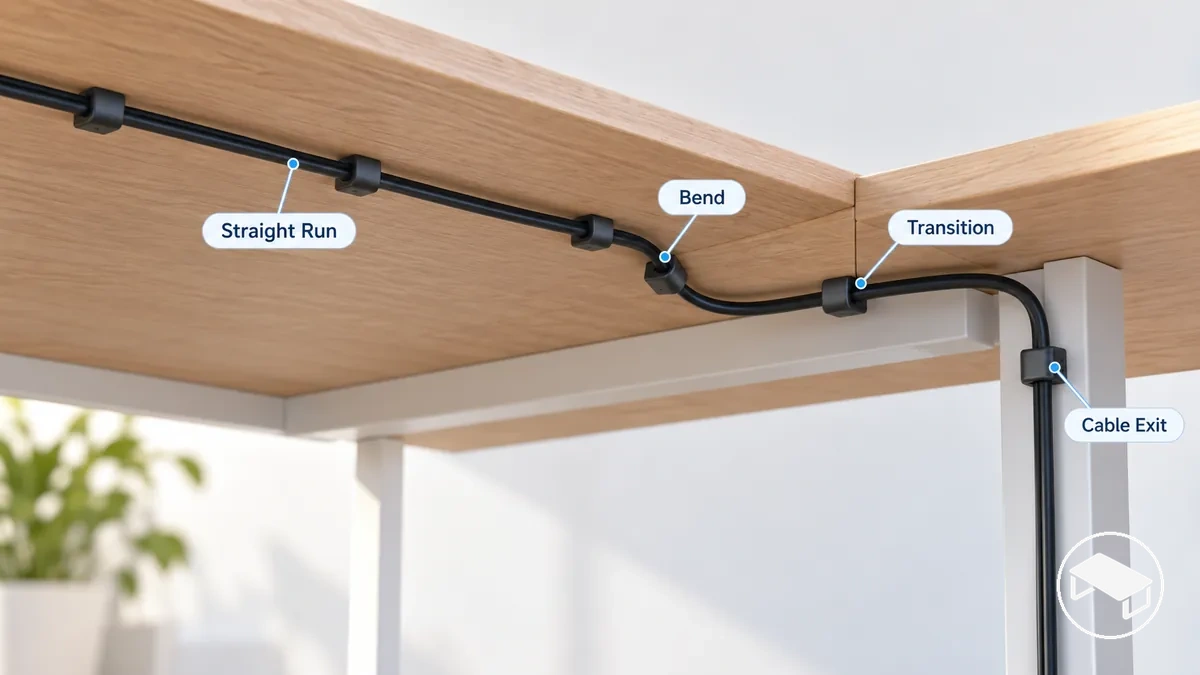

Posicione presilhas de cabos em curvas, transições e saídas de cabos

Use presilhas como pontos de controle onde o cabo precisa manter direção ou transição. A quantidade deve responder ao formato do percurso, à flexibilidade do cabo, ao tipo de fixação e à retenção necessária, e não a um intervalo fixo aplicado à mesa inteira.

Use fixações por grampo ou adesivas para roteamento sem perfuração

O roteamento sem perfuração pode usar fixação por grampo ou fixação adesiva, desde que a mesa, a carga dos cabos e o suporte atendam às condições do método escolhido.

Escolha pelo encaixe real: se a borda, a superfície, a folga ou o limite de carga declarado não forem compatíveis, use outro método de suporte. Um adesivo que se solta depois da instalação é um problema de fixação a diagnosticar separadamente do desenho do percurso.

Encaminhe, agrupe e fixe os cabos sob a mesa

Encaminhe cada cabo pela bandeja e pelas presilhas até seu destino antes de formar o feixe. O percurso deve preservar curvas naturais, pontos de conexão e o movimento necessário, mesmo quando isso produzir grupos diferentes sob a mesa.

Agrupe somente cabos que compartilham rota e necessidades de acesso semelhantes. Cabos que se movem ou precisam ser desconectados com frequência devem continuar acessíveis antes de receber abraçadeiras reutilizáveis.

Da rota individual ao feixe

1. Encaminhe cada cabo até seu destino: siga o caminho de suporte instalado pela bandeja ou pelas presilhas de cabos e verifique se o trecho alcança seu destino enquanto suas curvas e pontos de acesso necessários permanecem utilizáveis.
2. Identifique caminhos de cabos compartilhados: agrupe trechos que seguem a mesma rota ou destino prático, mas mantenha um trecho separado quando juntá-lo ao grupo interferir em seu movimento ou acesso de manutenção necessários.
3. Forme feixes de cabos gerenciáveis: una trechos compatíveis ao longo de seu caminho compartilhado e verifique se os cabos individuais permanecem identificáveis e acessíveis onde precisam ser desconectados ou mudar de direção.
4. Fixe o feixe com abraçadeiras reutilizáveis: retenha os cabos agrupados ao longo do percurso apoiado para que o feixe permaneça prático de reabrir para mudanças ou manutenção.
5. Contenha o excesso de cabo: coloque o excesso de cabo em uma parte apoiada adequada do percurso, onde permaneça acessível para manutenção sem obstruir o acesso, as curvas necessárias ou o movimento dos cabos.

A etapa está concluída quando o excesso de cabo fica contido sem bloquear conexões, os feixes podem ser reabertos para manutenção e os trechos móveis conservam a folga necessária.

Encaminhe cabos de energia, vídeo e periféricos do monitor com acesso para manutenção

Encaminhe o cabo de energia, o cabo de vídeo e os cabos de periféricos do monitor de forma que permaneçam identificáveis e acessíveis para reconexão ou troca de dispositivo.

Identificação

Cada cabo pode ser reconhecido no ponto de conexão sem desmontar um feixe maior.

Agrupamento

Cabos podem compartilhar o feixe quando percorrem uma rota semelhante e exigem o mesmo nível de acesso e movimento.

Acesso

Conectores que podem precisar de reconexão permanecem alcançáveis, em vez de ficarem presos dentro de trechos difíceis de abrir.

Retenção

Abraçadeiras reutilizáveis mantêm o grupo controlado e permitem reabertura para manutenção ou substituição.

Deixe folga de movimento para braços de monitor ajustáveis

Defina a folga do cabo a partir do deslocamento real do braço do monitor e do caminho até o primeiro ponto fixo; um comprimento padrão não representa todas as amplitudes de movimento.

O laço de folga precisa acompanhar o movimento sem tensionar o conector e sem ficar solto a ponto de interferir com a estrutura, a bandeja ou outros cabos.

1. Movimente o braço por todas as posições que serão usadas na configuração.
2. Observe a transição entre o trecho móvel e o percurso fixo sob a mesa, procurando tração, enrosco ou laço excessivo.
3. Ajuste a folga e repita o movimento até que o cabo acompanhe todo o deslocamento sem carregar o conector.

Critério de aprovação: o braço completa a amplitude de movimento pretendida, o conector permanece sem tração e a folga continua controlada e acessível em todas as posições usadas.

Agrupe o excesso de cabo sem apertar demais

Contenha apenas o excesso de cabo que pode formar um feixe controlado sem criar curvas forçadas, esmagar o revestimento, puxar conectores ou eliminar a folga necessária para movimento e reconexão.

Antes de concluir, confirme que o excesso permanece apoiado e contido, mas ainda pode ser ajustado quando um dispositivo for movido, reconectado ou substituído.

Evite erros comuns no roteamento de cabos da mesa

Os erros mais comuns surgem quando o percurso é fixado antes do planejamento, quando a retenção elimina movimento ou quando a bandeja e os feixes deixam de permitir manutenção.

Use a consequência observada para corrigir somente o trecho afetado; não refaça todo o roteamento quando um ajuste local resolve a condição.

As correções de maior impacto são preservar o percurso planejado, o movimento necessário e o acesso aos conectores. A consequência de cada erro depende da geometria real da mesa, do comprimento dos cabos e do método de suporte, sem implicar falha inevitável.

Se uma presilha se soltar repetidamente após a instalação, diagnostique a fixação — superfície, adesivo, carga ou assentamento — antes de alterar um percurso que continua funcional.

Teste o percurso final quanto a tensão, folga, movimento e acesso

Teste o percurso nas posições e nos movimentos que a configuração realmente usará. A instalação só passa na verificação atual quando os cabos permanecem apoiados e acessíveis, os suportes ficam assentados e os componentes ajustáveis se movem sem tensão no cabo ou no conector.

Se houver tração, obstrução sob a mesa, instabilidade de suporte ou acesso bloqueado, solte, reposicione ou reencaminhe o elemento afetado antes de considerar o trabalho concluído.

Checklist final de aprovação

• Tensão do cabo: passa quando o cabo roteado permanece livre de puxões visíveis em seus conectores nas posições necessárias; se ficar esticado, solte o cabo retido ou reencaminhe o trecho afetado.
• Folga sob a mesa: passa quando cabos e suportes permanecem livres de partes da mesa ou componentes móveis que obstruam o espaço exigido pelo percurso; se a folga estiver bloqueada, reposicione o suporte afetado ou reencaminhe o cabo.
• Estabilidade da bandeja: passa na verificação atual quando a bandeja permanece assentada em sua posição de montagem enquanto sustenta os cabos roteados; se ela se deslocar ou não permanecer assentada, reposicione a bandeja ou corrija sua condição de montagem.
• Estabilidade das presilhas: passa na verificação atual quando cada presilha permanece assentada e retém o caminho pretendido do cabo; se uma presilha se deslocar ou soltar o cabo, reposicione a presilha ou reencaminhe esse trecho local.
• Deslocamento do braço do monitor: passa quando o braço do monitor completa seu deslocamento pretendido enquanto a folga do cabo acompanha o movimento sem tensão no conector; se o movimento esticar o cabo, solte a folga retida ou reencaminhe a transição entre os caminhos móvel e fixo do cabo.
• Acesso aos conectores: passa quando os conectores que exigem manutenção permanecem alcançáveis para desconexão e reconexão sem desmontar trechos de cabos não relacionados; se o acesso estiver bloqueado, reposicione o feixe ou suporte afetado.
• Feixe acessível para manutenção: passa quando o excesso de cabo agrupado permanece contido enquanto os cabos individuais ainda podem ser identificados, acessados e liberados onde a manutenção é necessária; se a retenção impedir o acesso ou o movimento necessário, solte ou reposicione o feixe.

Esta verificação confirma a condição atual do roteamento; ela não garante a aderência de longo prazo de uma fixação adesiva nem substitui os limites e instruções do fabricante do suporte.

Se ainda precisar de um acessório, compare os exemplos abaixo pelo método de fixação, compatibilidade com a mesa, função no percurso e limites declarados do produto. Confirme esses critérios na página do produto antes da compra.

Bandeja para cabos sob a mesa com fixação por grampo

Ver detalhes

Presilhas autoadesivas de silicone para cabos

Ver detalhes

Prendedores adesivos de cabos com velcro

Ver detalhes

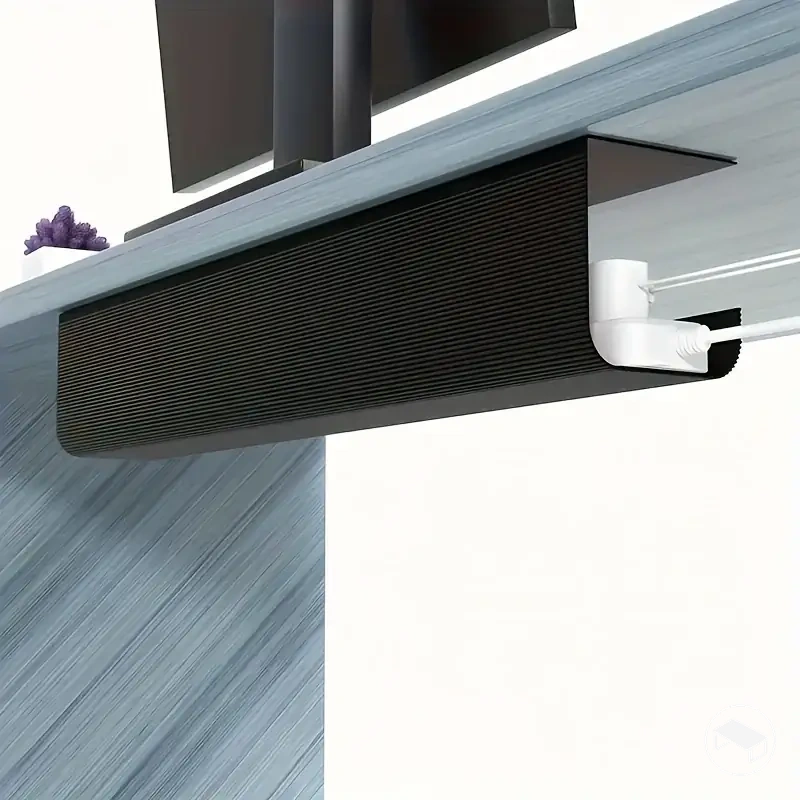

Bandeja adesiva de 40 cm para cabos sob a mesa
